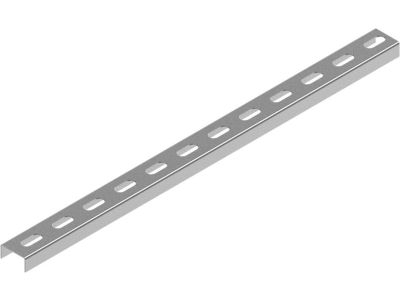

Ceownik CD40H20/2, gr. blachy 1,2mm (2m) | 611620 Baks

Opis i Kluczowe Cechy

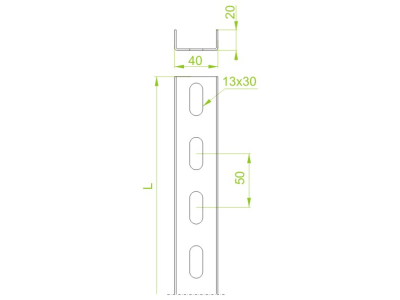

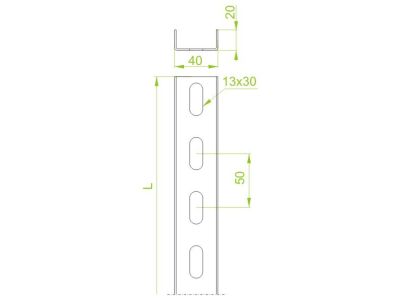

Ceownik CD40H20/2 marki BAKS to profesjonalny element konstrukcyjny o długości 2000 mm, zaprojektowany z myślą o budowie zaawansowanych tras kablowych oraz systemów wsporczych w instalacjach elektroenergetycznych i teletechnicznych. Produkt charakteryzuje się szerokością profilu wynoszącą 40 mm oraz wysokością 20 mm, co przy grubości blachy 1,2 mm zapewnia optymalny stosunek masy własnej do wytrzymałości mechanicznej. Wykorzystanie wysokiej jakości stali ocynkowanej metodą Sendzimira gwarantuje podwyższoną odporność na korozję, co jest kluczowe w środowiskach przemysłowych.

• Wysoka sztywność: Grubość blachy 1,2 mm pozwala na bezpieczne przenoszenie obciążeń statycznych.
• Uniwersalność: Profil idealnie współpracuje z szeroką gamą wysięgników i uchwytów systemowych.
• Precyzja wykonania: Standaryzowane wymiary ułatwiają szybki montaż bez konieczności dodatkowej obróbki.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które obowiązują w branży elektroinstalacyjnej. Ceownik spełnia wymagania normy PN-EN 61537, która określa parametry prowadzenia tras kablowych. Dzięki zastosowaniu odpowiednich procesów galwanizacji, powłoka ochronna jest zgodna z normą PN-EN 10346, co zapewnia długotrwałą eksploatację wewnątrz budynków oraz w środowiskach o umiarkowanej wilgotności.

Zastosowanie

Ceownik CD40H20/2 znajduje szerokie zastosowanie jako bazowy element konstrukcyjny w profesjonalnych systemach montażowych. Jest dedykowany przede wszystkim do:

• Podwieszania opraw oświetleniowych: Tworzenie stabilnych linii świetlnych w halach magazynowych i produkcyjnych.
• Mocowania tras kablowych: Stanowi fundament dla drabinek oraz korytek kablowych, zapewniając im stabilne podparcie.
• Współpracy z wysięgnikami: Pełni rolę elementu wsporczego dla szerokiej gamy wysięgników BAKS, w tym modeli: WS, WZS, WSZ, WWT, WPT, WWC, WPL, WTL, WW, WWS/WWSO, WWD, WMC/WMCO, WMCN, WWCN oraz WWC.

Wskazówki Montażowe

Podczas montażu ceownika CD40H20/2 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Dobór elementów złącznych: Do łączenia ceownika z wysięgnikami zaleca się stosowanie śrub o odpowiedniej klasie wytrzymałości (np. M8 lub M10), co zapobiega luzowaniu się konstrukcji pod wpływem drgań.
• Rozstaw podpór: Odległość między punktami podparcia powinna być dostosowana do przewidywanego obciążenia kablami, zgodnie z tabelą obciążeń producenta.
• Obróbka krawędzi: W przypadku docinania profilu na wymiar, miejsca cięcia należy zabezpieczyć cynkiem w sprayu, aby zapobiec powstawaniu ognisk korozji.

FAQ

1. Czy ceownik CD40H20/2 można stosować na zewnątrz budynków?
Standardowe wykonanie w ocynku Sendzimira jest przeznaczone głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego w trudnych warunkach atmosferycznych, zaleca się stosowanie wersji cynkowanej ogniowo lub wykonanej ze stali nierdzewnej.

2. Jakie jest maksymalne obciążenie tego profilu?
Nośność zależy od sposobu montażu i rozstawu podpór. Przy standardowym montażu jako element wsporczy dla korytek, profil o grubości 1,2 mm zapewnia stabilność dla lekkich i średnich instalacji kablowych.

3. Czy profil posiada otwory montażowe?
Tak, ceowniki systemowe BAKS są zazwyczaj perforowane, co znacznie przyspiesza montaż i pozwala na łatwe dopasowanie wysięgników bez konieczności wiercenia w twardej stali.
