Blokada końcowa z uchwytem szyn | 037512 Legrand

Opis i Kluczowe Cechy

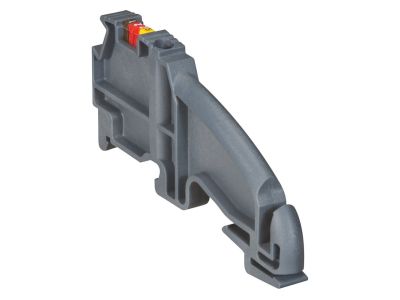

Blokada końcowa z uchwytem szyn (symbol 037512) to akcesorium przeznaczone do systemu złączek Viking™ 3. O szerokości 10 mm zapewnia bezpieczne i trwałe zamknięcie końcówek listew złączkowych, a integralny uchwyt ułatwia montaż na szynie TH35. Przystosowana do opisu oznacznikami CAB 3, co umożliwia czytelną identyfikację torów w rozdzielnicy.

• Szerokość 10 mm: zapewnia kompaktowe dopasowanie do standardowych listew złączkowych, oszczędzając miejsce w szafie sterowniczej.
• Montaż na szynie TH35 (głębokość 7,5 mm i 15 mm): uniwersalne mocowanie zgodne z normą PN-EN 60715 – prosta i szybka instalacja bez narzędzi.
• Przystosowana do oznaczników CAB 3: umożliwia trwałe oznakowanie blokady, co ułatwia serwis i identyfikację obwodów.
• Umożliwia montaż szyn miedzianych (perforowanych, 12×4 mm, 10×3 mm) oraz wsporników listew przyłączeniowych IP2x płaskich 12×2 mm: elastyczność konfiguracji systemu okablowania.
• Wykonana w technologii Viking 3: kompatybilność z całą serią złączek, gwarantująca jednolitą estetykę i niezawodność.

Zgodność z Normami

Blokada końcowa z uchwytem szyn jest zgodna z normą PN-EN 60715 dotyczącą wymiarów szyn montażowych TH35. Posiada oznaczenie CE, potwierdzające spełnienie wymogów obowiązujących dyrektyw europejskich.

Zastosowanie

Akcesorium stosowane w rozdzielnicach, szafach sterowniczych i puszkach przyłączeniowych do zabezpieczania końcówek listew złączkowych. Sprawdza się w instalacjach przemysłowych i budynkowych, gdzie wymagana jest przejrzysta organizacja okablowania.

• Blokowanie złączek w systemie Viking 3 – zapobiega przypadkowemu wysunięciu przewodów podczas eksploatacji.
• Montaż na szynie TH35 wewnątrz rozdzielnic – stabilne mocowanie bez dodatkowych elementów.
• Punkt oparcia dla szyn miedzianych i wsporników listew przyłączeniowych – rozbudowa rozdzielni o dodatkowe połączenia.
• Identyfikacja obwodów dzięki oznacznikom CAB 3 – ułatwia prace serwisowe i modernizacyjne.

Wskazówki Montażowe

Montaż blokady końcowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Element należy zamocować na szynie TH35 (głębokość 7,5 mm lub 15 mm) poprzez wciśnięcie do oporu. Nie wymaga dodatkowego dokręcania – moment mocowania wynika z konstrukcji zatrzasku. Przekrój przewodów oraz ewentualne szyny miedziane dobierać zgodnie z obciążeniem prądowym i dokumentacją techniczną. Przestrzegać zaleceń producenta dotyczących maksymalnej liczby złączek na jednej szynie.

FAQ

• Czy blokada końcowa nadaje się do opisania markerem? Tak, blokada jest przystosowana do montażu oznaczników CAB 3, które umożliwiają trwały opis (np. numer toru).
• Jaka jest szerokość blokady? Szerokość wynosi 10 mm, co odpowiada standardowej szerokości złączek serii Viking 3.
• Czy można ją zamontować na szynie TH35 o głębokości 15 mm? Tak, blokada współpracuje z szynami TH35 o głębokości zarówno 7,5 mm, jak i 15 mm (zgodnie z PN-EN 60715).
