Blok styków, Fi-30mm, 1N/O 1N/C, Power reed, Harmony 9001K | 9001KA51 Schneider Electric

Opis i Kluczowe Cechy

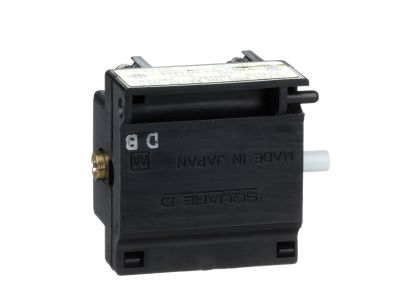

Hermetycznie zamknięty blok styków Power reed Schneider Electric z serii Harmony 9001K, oznaczony symbolem 9001KA51, przeznaczony do współpracy z przyciskami i przełącznikami tej samej serii. Wyposażony w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) z zaciskami śrubowymi, montowany w otworze o średnicy 30 mm. Dzięki hermetycznej konstrukcji (Power reed) styki są odizolowane od czynników zewnętrznych, co zwiększa niezawodność w trudnych warunkach.

• Styki 1NO + 1NC: Pozwalają na sterowanie dwoma obwodami – załączanie i wyłączanie sygnalizacji lub odbiorników w jednym module.
• Hermetyczne wykonanie Power reed: Chroni styki przed kurzem, wilgocią i zanieczyszczeniami, zapewniając długą żywotność i stabilną pracę.
• Stopień ochrony IP20: Zabezpiecza przed przypadkowym dotknięciem elementów pod napięciem, zwiększając bezpieczeństwo podczas montażu i eksploatacji.
• Szeroki zakres temperatur pracy od -25°C do 70°C: Umożliwia stosowanie w różnorodnych środowiskach, od chłodni po hale produkcyjne.
• Wyraźne oznaczenia NO i NC oraz kolorowe styki: Ułatwiają szybką identyfikację i podłączenie przewodów bez ryzyka pomyłki.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z wymogami bezpieczeństwa i jakości. Stopień ochrony IP20 jest zgodny z wymaganiami dla aparatury montowanej w rozdzielnicach.

Zastosowanie

Blok styków 9001KA51 dedykowany jest do obwodów sterowniczych i sygnalizacyjnych w przemyśle i automatyce budynkowej. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna i odporna na warunki zewnętrzne sygnalizacja stanu pracy.

• Sterowanie oświetleniem oraz sygnalizacją awaryjną z paneli operatorskich Harmony 9001K.
• Dostarczanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanu urządzeń (praca/awaria) na pulpitach w rozdzielniach i na liniach produkcyjnych.
• Automatyka budynkowa – załączanie wentylacji, pomp, czy ogrzewania w szafkach sterowniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy podłączeniu bloku styków mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok montuje się w otworze o średnicy 30 mm (zgodnym z wymogami obudowy), a przewody podłącza do zacisków śrubowych, dobierając ich przekrój do przewidywanego obciążenia. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Produkt nie jest przystosowany do montażu na szynie TH35 – wymaga dedykowanego panelu lub obudowy.

FAQ

• Jakie styki posiada ten blok? Blok wyposażony jest w jeden styk normalnie otwarty (NO) oraz jeden normalnie zamknięty (NC) – łącznie dwa styki w konfiguracji 1NO+1NC.
• Czy blok styków jest podświetlany? Nie, jest to blok styków bez elementów podświetlenia. Przeznaczony jest wyłącznie do montażu pod przyciskami lub przełącznikami serii Harmony 9001K.
• Jaki stopień ochrony ma ten produkt? Blok styków posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm – wystarczający do typowych zastosowań w szafach sterowniczych.
