Blok rozdzielczy zaciskowy wielopoziomowy 4P 250A PSet | LVS04053 Schneider Electric

Opis i Kluczowe Cechy

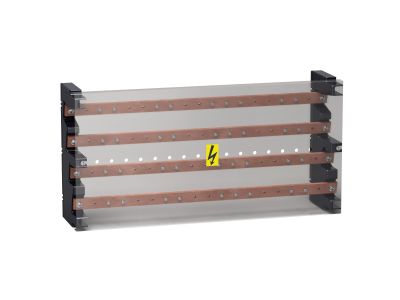

Blok rozdzielczy zaciskowy wielopoziomowy Linergy BS 4P o numerze katalogowym LVS04053 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 250 A, co pozwala na obsługę wymagających obwodów w instalacjach przemysłowych i komercyjnych. Konstrukcja cztero-biegunowa (4P) umożliwia pełną integrację w systemach trójfazowych z przewodem neutralnym, zapewniając symetrię i bezpieczeństwo pracy przy napięciu znamionowym izolacji do 440 V AC.

• Wysoka wydajność prądowa: Prąd znamionowy 250 A pozwala na zasilanie rozbudowanych sekcji odbiorczych bez ryzyka przegrzania styków.
• Solidna konstrukcja szyn: Zastosowanie szyn zbiorczych o przekroju 32 x 5 mm gwarantuje doskonałą przewodność elektryczną oraz wysoką wytrzymałość mechaniczną na siły elektrodynamiczne powstające podczas ewentualnych zwarć.
• System Linergy BS: Optymalizacja pod kątem współpracy z systemami PrismaSet P oraz PrismaSet G zapewnia pełną kompatybilność mechaniczną i elektryczną wewnątrz rozdzielnicy.
• Zaciski zamknięte: Zastosowanie technologii zacisków zamkniętych znacząco podnosi poziom bezpieczeństwa eksploatacji, chroniąc przed przypadkowym dotykiem części czynnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla zapewnienia ciągłości zasilania w obiektach o podwyższonym rygorze bezpieczeństwa. Blok rozdzielczy spełnia wymagania normy IEC 61439-1 oraz IEC 61439-2, które definiują parametry dla rozdzielnic i sterownic niskonapięciowych. Dzięki temu inżynierowie i prefabrykatorzy mają pewność, że komponent ten utrzyma swoje parametry techniczne przez cały okres eksploatacji, a jego integracja z systemem PrismaSet gwarantuje uzyskanie certyfikowanej rozdzielnicy typu pełnego.

Zastosowanie

Blok dystrybucyjny LVS04053 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest dedykowany do montażu w obudowach systemowych PrismaSet P i G, gdzie pełni rolę głównego lub sekcyjnego punktu rozdziału energii. Idealnie sprawdza się w centrach danych, obiektach użyteczności publicznej, zakładach produkcyjnych oraz dużych obiektach handlowych. Dzięki możliwości pracy przy napięciu 440 V AC, jest to rozwiązanie uniwersalne dla większości standardowych sieci niskiego napięcia, wymagających stabilnego i uporządkowanego zarządzania okablowaniem o dużych przekrojach.

Wskazówki Montażowe

Instalacja bloku Linergy BS powinna odbywać się zgodnie z dokumentacją techniczną systemu PrismaSet. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, co zapobiega wzrostowi rezystancji przejścia i nadmiernemu nagrzewaniu się punktów styku. Szyny o wymiarach 32 x 5 mm wymagają stabilnego osadzenia w dedykowanych wspornikach izolacyjnych, aby zachować wymagane odstępy izolacyjne w powietrzu i po powierzchni izolacji. Zaleca się regularną inspekcję termowizyjną połączeń w trakcie eksploatacji, szczególnie w układach pracujących pod pełnym obciążeniem znamionowym 250 A.

FAQ

• Czy blok LVS04053 można zamontować w obudowach innych niż PrismaSet? Produkt jest zoptymalizowany pod systemy PrismaSet P i G Schneider Electric, co gwarantuje najszybszy montaż i pełną certyfikację. Montaż w innych obudowach jest możliwy, ale wymaga weryfikacji rozstawu otworów montażowych i zachowania odpowiednich odstępów bezpieczeństwa.
• Jaki jest przekrój szyn w tym modelu? Blok wyposażony jest w szyny o przekroju 32 x 5 mm, co jest optymalne dla prądu 250 A.
• Czy produkt obsługuje napięcie 400V? Tak, blok jest przystosowany do pracy przy napięciu znamionowym do 440 V AC, co w pełni pokrywa standardowe napięcie sieciowe 230/400V.
