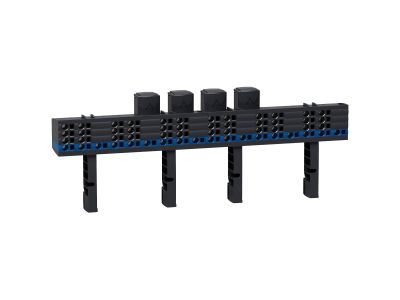

Blok rozdzielczy MULTICLIP 4P 200A, 54 zaciski | LVS04014 Schneider Electric

Opis i Kluczowe Cechy

Blok rozdzielczy MULTICLIP 4P 200A to rozwiązanie przeznaczone do rozdziału zasilania w rozdzielnicach elektrycznych, kompatybilne z szafami PrismaSeT P i G. Charakteryzuje się 54 zaciskami oraz obciążalnością prądową 200A przy napięciu 440V AC. Zapewnia pewne i zorganizowane połączenia w instalacjach elektrycznych o dużym zapotrzebowaniu na moc.

• 4-biegunowa budowa (4P): Umożliwia rozdział zasilania fazowego, neutralnego i ochronnego (PEN), co zwiększa precyzję i bezpieczeństwo instalacji.
• Obciążalność prądowa 200A: Przeznaczony do rozdzielnic o dużym obciążeniu, zapewnia stabilne i bezpieczne połączenia.
• 54 zaciski: Duża liczba punktów przyłączeniowych pozwala na elastyczne zarządzanie obwodami w rozdzielnicy.
• Kompatybilność z blokami dystrybucyjnymi 200A: Idealne rozwiązanie w systemie PrismaSeT, współpracujące z 24 modułami pionowymi.
• Zaciski zamknięte: Zabezpieczone przed przypadkowym dotykiem, minimalizują ryzyko zwarć i poprawek instalacyjnych.

Zgodność z Normami

Blok rozdzielczy spełnia wymagania norm europejskich dotyczących aparatury rozdzielczo-sterowniczej (m.in. PN-EN 61439-1 i PN-EN 61439-2). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami UE w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Blok rozdzielczy MULTICLIP 4P 200A przeznaczony jest do organizacji rozdziału zasilania w rozdzielnicach niskiego napięcia, szczególnie w systemach PrismaSeT.

• Rozdzielnice przemysłowe i budynkowe o dużym obciążeniu prądowym.
• Szafy PrismaSeT P i G – kompatybilność z blokami dystrybucyjnymi 200A.
• Instalacje wymagające precyzyjnego rozdziału faz, neutralnego i ochronnego.
• Systemy, gdzie kluczowe jest elastyczne zarządzanie obwodami przy użyciu 24 modułów pionowych.

Wskazówki Montażowe

Montaż bloku rozdzielczego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok mocować w szafie PrismaSeT zgodnie z instrukcją montażu, dbając o poprawne ułożenie przewodów w zaciskach. Dobór momentu dokręcania zgodnie z zaleceniami producenta – unikać nadmiernego zaciskania, aby nie uszkodzić przewodów lub zacisków. Po montażu przeprowadzić testy napięciowe i ciągłości obwodów.

FAQ

• Jaka jest maksymalna liczba modułów pionowych, z którymi współpracuje blok? Blok MULTICLIP 4P 200A jest kompatybilny z 24 modułami pionowymi w szafach PrismaSeT.
• Czy blok można stosować w innych typach szaf niż PrismaSeT? Tak – blok jest przeznaczony przede wszystkim do systemu PrismaSeT, ale może być stosowany również w innych rozdzielnicach niskiego napięcia o analogicznej konstrukcji.
• Jakie jest napięcie robocze bloku? Maksymalne napięcie robocze wynosi 440V AC, co pozwala na zastosowanie w instalacjach trójfazowych.
