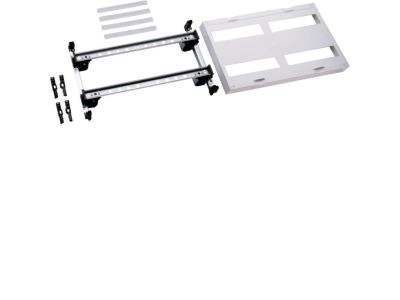

Blok dla aparatów modułowych montowanych poziomo 4x12M 300x500mm, Univers N | UD22B1 Hager

Opis i Kluczowe Cechy

Blok dla aparatów modułowych UD22B1 to zaawansowany element konstrukcyjny należący do renomowanego systemu Univers N marki Hager. Produkt został zaprojektowany z myślą o profesjonalnych rozdzielnicach niskiego napięcia, oferując przestrzeń montażową o wymiarach 300 mm wysokości oraz 500 mm szerokości. Kluczową cechą tego modułu jest jego pojemność, która wynosi 4 rzędy po 12 modułów (łącznie 48 modułów o szerokości 17,5 mm każdy). Dzięki takiemu zagospodarowaniu przestrzeni, inżynierowie i elektroinstalatorzy zyskują optymalne warunki do montażu aparatury modułowej, takiej jak wyłączniki nadprądowe, rozłączniki izolacyjne czy ograniczniki przepięć.

• System Univers N: Pełna kompatybilność z systemem zabudowy wewnętrznej Hager, co gwarantuje szybki i bezproblemowy montaż.
• Pojemność 4x12M: Możliwość zainstalowania do 48 standardowych jednostek modułowych w układzie poziomym.
• Wymiary systemowe: Standard 300x500 mm pozwala na precyzyjne dopasowanie do obudów stojących i wiszących.
• Solidna konstrukcja: Wykorzystanie materiałów o wysokiej odporności mechanicznej zapewnia stabilność osadzonej aparatury.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi marki Hager. Jako element wyposażenia szaf rozdzielczych, wspiera on budowę zestawów aparatury niskonapięciowej zgodnie z normą PN-EN 61439-1/2. Zastosowanie oryginalnych komponentów Univers N pozwala na zachowanie deklarowanego stopnia ochrony IP oraz ciągłości izolacji wewnątrz rozdzielnicy, co jest kluczowe dla bezpieczeństwa eksploatacji instalacji elektrycznych w obiektach przemysłowych i komercyjnych.

Zastosowanie

Blok UD22B1 znajduje szerokie zastosowanie w nowoczesnym budownictwie wielorodzinnym, biurowcach oraz zakładach przemysłowych. Jest idealnym rozwiązaniem wszędzie tam, gdzie wymagana jest wysoka gęstość upakowania aparatury modułowej przy zachowaniu przejrzystości instalacji. Dzięki możliwości montażu poziomego, blok ten doskonale sprawdza się w głównych i piętrowych tablicach rozdzielczych, umożliwiając łatwe grupowanie obwodów i estetyczne prowadzenie oprzewodowania.

Wskazówki Montażowe

Montaż bloku UD22B1 powinien odbywać się na dedykowanych profilach wsporczych systemu Univers N. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Blok należy osadzić w odpowiednim polu szafy, dbając o zachowanie pionu i poziomu konstrukcji wsporczej.
• Moment dokręcania: Wszystkie elementy mocujące powinny być dokręcone zgodnie z zaleceniami producenta, aby uniknąć poluzowania konstrukcji pod wpływem drgań.
• Zarządzanie przewodami: Zaleca się wykorzystanie bocznych przestrzeni w szafie Univers N do uporządkowanego prowadzenia wiązek kablowych, co ułatwia późniejszą konserwację.
• Integracja: Blok można łączyć z innymi modułami systemu (np. blokami licznikowymi lub płytami montażowymi), tworząc spójną i funkcjonalną całość.

FAQ

• Czy blok UD22B1 zawiera szyny DIN w zestawie? Tak, konstrukcja bloku przewiduje zintegrowane wsporniki montażowe (szyny TH35) dla aparatów modułowych w układzie 4x12M.
• Czy produkt pasuje do szaf innych producentów? Blok UD22B1 jest dedykowany do systemu Univers N marki Hager. Montaż w obudowach innych marek może wymagać dodatkowych adapterów lub być niemożliwy ze względu na specyficzny rozstaw mocowań.
• Jaka jest maksymalna liczba modułów, które można zamontować? Blok pozwala na montaż 48 standardowych modułów (4 rzędy po 12 modułów).
