Klucz do bezpiecznych zakończeń kabli średniego napięcia - rozwiązania Nexans

Prawidłowo wykonane zakończenie kabla średniego napięcia ma ogromny wpływ na niezawodność całej instalacji elektroenergetycznej. Nawet najwyższej jakości kabel nie będzie w stanie zapewnić bezpiecznej pracy sieci, jeśli jego zakończenie nie zostanie wykonane przy użyciu odpowiednio dobranego osprzętu. To właśnie w miejscach zakończeń najczęściej występują największe naprężenia elektryczne, które mogą prowadzić do uszkodzeń izolacji oraz awarii całego układu.

W nowoczesnych sieciach SN kluczową rolę odgrywają głowice kablowe, które odpowiadają za kontrolę pola elektrycznego, ochronę przed wilgocią oraz zabezpieczenie kabla przed wpływem warunków atmosferycznych. Wśród rozwiązań cenionych przez wykonawców i operatorów sieci znajdują się termokurczliwe głowice wnętrzowe i napowietrzne Nexans, przeznaczone do wymagających zastosowań energetycznych.

Dlaczego zakończenia kabli średniego napięcia są tak ważne?

Każdy kabel średniego napięcia musi zostać zakończony w sposób gwarantujący bezpieczne wyprowadzenie żył roboczych, powrotnych, oraz zachowanie odpowiednich parametrów izolacyjnych. W miejscu zakończenia zmienia się geometria kabla, a wraz z nią rozkład pola elektrycznego. To właśnie dlatego ten fragment instalacji wymaga zastosowania specjalistycznego osprzętu.

Nieprawidłowo wykonane zakończenie może prowadzić do:

wyładowań niezupełnych,
zawilgocenia izolacji,
przyspieszonego starzenia materiałów,
przebicia elektrycznego,
kosztownych awarii sieci.

W przypadku infrastruktury energetycznej pracującej przez wiele lat nawet niewielkie błędy wykonawcze mogą skutkować znacznymi kosztami eksploatacyjnymi oraz koniecznością wyłączenia części instalacji z użytkowania.

Produkty wybrane dla Ciebie:

Sprawdź więcej >

Najczęstsze zagrożenia dla zakończeń kabli SN

Zakończenia kabli średniego napięcia są szczególnie narażone na działanie czynników zewnętrznych. Dotyczy to zwłaszcza instalacji napowietrznych oraz miejsc, w których przewody wyprowadzane są poza obudowy urządzeń.

Do najczęściej występujących zagrożeń należą:

promieniowanie UV,
opady atmosferyczne,
zmiany temperatury,
zanieczyszczenia przemysłowe,
wilgoć i kondensacja pary wodnej,
naprężenia mechaniczne wynikające z pracy przewodów.

Dlatego nowoczesne głowice kablowe muszą zapewniać nie tylko odpowiednią izolację elektryczną, ale również wysoką odporność środowiskową.

Technologia termokurczliwa Nexans

Jednym z najczęściej stosowanych rozwiązań w energetyce są głowice wykonane w technologii termokurczliwej. Polega ona na wykorzystaniu specjalnych materiałów, które pod wpływem temperatury kurczą się i szczelnie dopasowują do powierzchni kabla.

Takie rozwiązanie zapewnia:

wysoką szczelność połączenia,
skuteczną ochronę przed wilgocią,
odporność na promieniowanie UV,
trwałość mechaniczną,
długą żywotność eksploatacyjną.

Dzięki tym właściwościom głowice termokurczliwe są powszechnie stosowane w energetyce zawodowej, przemyśle oraz projektach infrastrukturalnych, gdzie niezawodność ma kluczowe znaczenie.

Wskazówka eksperta : W przypadku instalacji średniego napięcia warto stosować rozwiązania pochodzące od sprawdzonych producentów. Koszt wysokiej jakości głowicy jest niewielki w porównaniu z kosztami usuwania awarii oraz przestojów infrastruktury energetycznej.

Głowice NEXANS wnętrzowe 3x24MONOi1.240 oraz napowietrzne 3x24MONOe1.240 – profesjonalne zakończenie dla sieci 12/20 kV

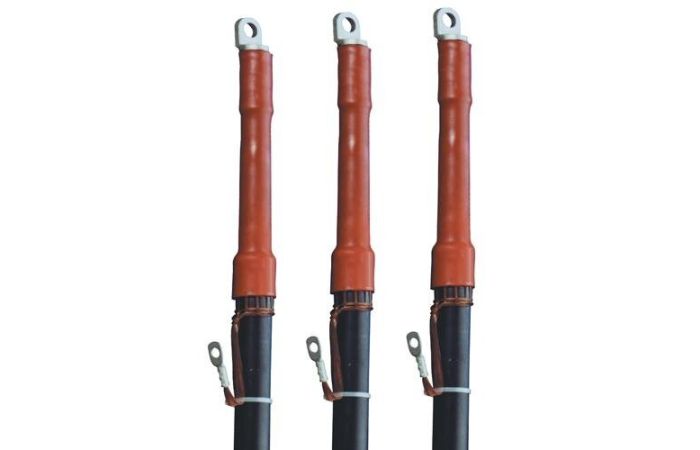

Wśród rozwiązań przeznaczonych do instalacji średniego napięcia wnętrzowych warto zwrócić uwagę na termokurczliwą głowicę 3x24MONOi1.240, do napowietrznych Nexans 3x24MONOe1.240 (71510).

Produkty zostały zaprojektowane do wykonywania zakończeń trzech kabli jednożyłowych o przekrojach od 70 do 240 mm² w sieciach o napięciu 12/20 kV.

Parametr	Wartość
Producent	Nexans
Typ	Głowica termokurczliwa
Napięcie znamionowe	12/20 kV
Zakres przekrojów	70–240 mm²
Konfiguracja	3 kable jednożyłowe
Zastosowanie	Sieci i instalacje SN

Konstrukcja głowicy umożliwia skuteczne zabezpieczenie miejsca zakończenia kabla przed wpływem warunków atmosferycznych oraz utrzymanie odpowiednich parametrów izolacyjnych przez długi czas eksploatacji.

Gdzie stosuje się głowice wnętrzowe oraz napowietrzne średniego napięcia?

Głowice znajdują zastosowanie wszędzie tam, gdzie kabel średniego napięcia musi zostać zakończony do urządzeń pracujących wewnątrz oraz na zewnątrz lub połączony z linią napowietrzną.

Najczęściej spotyka się je w:

stacjach transformatorowych SN/nn,
rozdzielniach średniego napięcia,
podejściach słupowych,
przyłączach energetycznych,
zakładach przemysłowych,
farmach fotowoltaicznych,
instalacjach OZE.

W zastosowaniach napowietrznych szczególnego znaczenia nabiera odporność na deszcz, śnieg, promieniowanie UV oraz wieloletnią eksploatację w zmiennych warunkach atmosferycznych.

Korzyści wynikające z zastosowania głowic Nexans

Wybór odpowiedniego osprzętu zakończeniowego przekłada się bezpośrednio na bezpieczeństwo oraz niezawodność pracy całej infrastruktury elektroenergetycznej.

Najważniejsze zalety rozwiązań Nexans to:

wysoka jakość wykonania,
sprawdzona technologia stosowana w energetyce,
odporność na czynniki atmosferyczne,
trwałość eksploatacyjna,
skuteczna ochrona izolacji kabla,
ograniczenie ryzyka awarii,
bezpieczeństwo pracy sieci średniego napięcia
warstwa sterująca na całej długości głowicy
możliwość zastosowania końcówek prasowanych lub śrubowych

Dzięki temu zarówno wykonawcy, jak i operatorzy sieci mogą liczyć na długotrwałą i bezproblemową eksploatację instalacji.

Jak dobrać odpowiednią głowicę kablową?

Przy wyborze głowicy średniego napięcia należy zwrócić uwagę na kilka podstawowych parametrów:

Napięcie pracy - Osprzęt musi być dostosowany do napięcia znamionowego sieci

Przekrój i budowa kabla - Zakres obsługiwanych przekrojów powinien odpowiadać zastosowanemu kablowi.

Rodzaj instalacji - Inne rozwiązania stosuje się dla zakończeń wnętrzowych, a inne dla instalacji napowietrznych.

Warunki środowiskowe - W przypadku montażu na zewnątrz konieczna jest wysoka odporność na wilgoć, promieniowanie UV oraz zmiany temperatur.

Prawidłowo dobrana głowica zapewnia bezpieczeństwo użytkowania i pozwala uniknąć problemów eksploatacyjnych w przyszłości.

Najczęściej zadawane pytania

Jak długo może pracować prawidłowo zamontowana głowica średniego napięcia?

Wysokiej jakości głowice kablowe SN są projektowane z myślą o wieloletniej eksploatacji. Przy prawidłowym doborze, profesjonalnym montażu oraz pracy w warunkach zgodnych z wymaganiami producenta mogą zachowywać swoje właściwości przez kilkadziesiąt lat.

Czy głowice kablowe SN wymagają okresowej konserwacji?

Same głowice nie wymagają regularnej konserwacji. Zaleca się jednak wykonywanie okresowych przeglądów całej instalacji średniego napięcia, szczególnie w obiektach przemysłowych oraz miejscach narażonych na trudne warunki środowiskowe.

Dlaczego kontrola pola elektrycznego jest tak ważna w zakończeniach kabli SN?

W miejscu zakończenia kabla dochodzi do zmiany geometrii izolacji, co powoduje koncentrację naprężeń elektrycznych. Odpowiednio zaprojektowana głowica pozwala równomiernie rozłożyć pole elektryczne i ograniczyć ryzyko uszkodzenia izolacji.

Czy głowice Nexans można stosować w farmach fotowoltaicznych i instalacjach OZE?

Tak. Głowice średniego napięcia Nexans są powszechnie stosowane w farmach fotowoltaicznych, magazynach energii, stacjach transformatorowych oraz innych instalacjach OZE, gdzie wymagana jest wysoka niezawodność połączeń kablowych.

Jakie znaczenie ma odporność na promieniowanie UV?

W przypadku instalacji napowietrznych materiały izolacyjne są stale narażone na działanie promieni słonecznych. Odporność na UV ogranicza proces starzenia materiałów i pozwala zachować właściwości izolacyjne przez wiele lat eksploatacji.

Czy jedna głowica może obsługiwać różne przekroje kabli?

Tak. Wiele nowoczesnych głowic termokurczliwych projektowanych jest dla określonego zakresu przekrojów przewodów. Dzięki temu jeden model może być stosowany dla kilku wariantów kabli spełniających wymagania producenta.

Gdzie najczęściej spotyka się zakończenia kabli średniego napięcia?

Zakończenia kabli SN stosowane są między innymi w stacjach transformatorowych, rozdzielniach średniego napięcia, podejściach słupowych, zakładach przemysłowych, farmach fotowoltaicznych oraz obiektach infrastruktury energetycznej.

Jakie błędy najczęściej prowadzą do awarii zakończeń kablowych?

Do najczęstszych przyczyn problemów należą nieprawidłowe przygotowanie izolacji kabla, zastosowanie nieodpowiedniego osprzętu, niedokładne wykonanie montażu oraz nieprzestrzeganie wytycznych producenta dotyczących instalacji głowicy.

Czy jakość głowicy wpływa na niezawodność całej sieci elektroenergetycznej?

Zdecydowanie tak. Zakończenia kablowe należą do najbardziej obciążonych elektrycznie punktów instalacji. Wysokiej jakości głowice ograniczają ryzyko awarii, zwiększają bezpieczeństwo pracy sieci oraz redukują koszty związane z przestojami i naprawami.

Dlaczego warto wybierać rozwiązania sprawdzonych producentów, takich jak Nexans?

Renomowani producenci oferują rozwiązania testowane pod kątem wytrzymałości elektrycznej, mechanicznej i środowiskowej. Dzięki temu inwestor oraz wykonawca zyskują pewność długotrwałej i bezpiecznej pracy instalacji średniego napięcia.

Podsumowanie

Bezpieczne zakończenie kabla średniego napięcia jest jednym z najważniejszych elementów każdej instalacji elektroenergetycznej. To właśnie w tych punktach koncentrują się naprężenia elektryczne, które mogą prowadzić do uszkodzeń izolacji oraz awarii całego systemu.

Termokurczliwe głowice wnętrzowe oraz napowietrzne Nexans zostały zaprojektowane z myślą o zapewnieniu maksymalnego poziomu bezpieczeństwa, trwałości oraz odporności na trudne warunki pracy. Typy 3x24MONOi1.240 oraz 3x24MONOe1.240 przeznaczone do kabli o izolacji z tworzyw sztucznych i żyłach powrotnych z drutów miedzianych o przekrojach od 70 do 240 mm² stanowi sprawdzone rozwiązanie dla instalacji 12/20 kV wykorzystywanych w energetyce, przemyśle oraz nowoczesnych projektach infrastrukturalnych.

Masz kable o innej budowie jak powyższa? Napisz do nas a my dobierzemy odpowiednie rozwiązanie i typ dla Ciebie.

Wybierając wysokiej jakości osprzęt kablowy, inwestujesz nie tylko w bezpieczeństwo instalacji, ale również w jej niezawodność i wieloletnią bezproblemową eksploatację.
