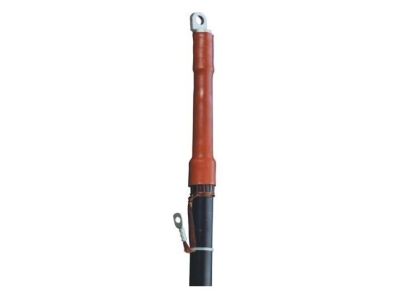

Termokurczliwa głowica napowietrzna na 3 kable 3x24MONOe1.150 50-150mm2 12/20kV 71941 | 3x24MONOe1.150 Nexans

Opis i Kluczowe Cechy

Termokurczliwa głowica napowietrzna Nexans 3x24MONOe1.150 to zaawansowane rozwiązanie przeznaczone do zakańczania trójżyłowych kabli o izolacji polimerowej (np. YHAKXS, XUHAKXS) pracujących pod napięciem znamionowym 12/20 kV. Produkt charakteryzuje się szerokim zakresem obsługiwanych przekrojów, wynoszącym od 50 mm² do 150 mm², co zapewnia instalatorom dużą elastyczność podczas prac montażowych. Zastosowana technologia termokurczliwa gwarantuje doskonałe uszczelnienie przed wilgocią oraz wysoką odporność na promieniowanie UV i zmienne warunki atmosferyczne, co jest kluczowe w instalacjach napowietrznych.

• Wysoka wytrzymałość dielektryczna: Przystosowana do pracy w sieciach o napięciu roboczym 12/20 kV.
• Szeroki zakres przekrojów: Obsługa żył roboczych od 50 mm² do 150 mm² pozwala na optymalizację stanów magazynowych.
• Odporność środowiskowa: Specjalne rury termokurczliwe są odporne na zjawisko pełzania (tracking) oraz erozję.
• Kompletny zestaw: Opakowanie zawiera wszystkie niezbędne komponenty do wykonania pełnego zakończenia głowicowego.

Zgodność z Normami

Głowica Nexans 3x24MONOe1.150 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi. Spełnia wymagania normy CENELEC HD 629.1, co potwierdza jej niezawodność w europejskich sieciach elektroenergetycznych średniego napięcia. Produkt posiada również certyfikaty potwierdzające odporność na wyładowania niezupełne oraz wytrzymałość udarową, co gwarantuje długowieczność eksploatacji w trudnych warunkach zewnętrznych.

Zastosowanie

Produkt znajduje zastosowanie przede wszystkim w energetyce zawodowej oraz w dużych zakładach przemysłowych posiadających własną infrastrukturę średniego napięcia. Jest dedykowany do montażu na słupach linii napowietrznych, w stacjach transformatorowych słupowych oraz wszędzie tam, gdzie kabel SN wychodzi na zewnątrz budynku i jest narażony na bezpośrednie działanie czynników pogodowych. Dzięki swojej konstrukcji, głowica skutecznie steruje polem elektrycznym na końcach ekranów kabla, zapobiegając przebiciom.

Wskazówki Montażowe

Podczas montażu głowicy 3x24MONOe1.150 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przygotowanie kabla: Należy precyzyjnie zdjąć powłokę zewnętrzną oraz ekrany półprzewodzące, używając dedykowanych narzędzi, aby nie uszkodzić izolacji podstawowej.
• Czystość: Wszystkie elementy kabla muszą być dokładnie odtłuszczone przed obkurczaniem rur sterujących i izolacyjnych.
• Proces obkurczania: Należy używać palnika gazowego z miękkim płomieniem, zaczynając obkurczanie od dołu głowicy ku górze, aby uniknąć zamknięcia pęcherzyków powietrza pod warstwą termokurczliwą.
• Moment dokręcania: W przypadku stosowania końcówek śrubowych, należy upewnić się, że śruby zrywalne zostały dokręcone do momentu ich urwania, co gwarantuje optymalny styk elektryczny.

FAQ

• Czy zestaw zawiera końcówki kablowe? Standardowy zestaw 3x24MONOe1.150 zazwyczaj wymaga osobnego doboru końcówek (prasowanych lub śrubowych) dopasowanych do konkretnego przekroju żyły, chyba że specyfikacja zamówienia stanowi inaczej.
• Czy głowica może być stosowana wewnątrz pomieszczeń? Jest to głowica napowietrzna, posiada dodatkowe klosze zwiększające drogę upływu. Może być stosowana wewnątrz, jednak do wnętrz dedykowane są zazwyczaj mniejsze głowice wnętrzowe bez kloszy.
• Jaki jest termin przydatności komponentów termokurczliwych? Komponenty Nexans charakteryzują się długim okresem składowania, jednak zaleca się przechowywanie ich w suchym i chłodnym miejscu, z dala od bezpośredniego nasłonecznienia przed montażem.
