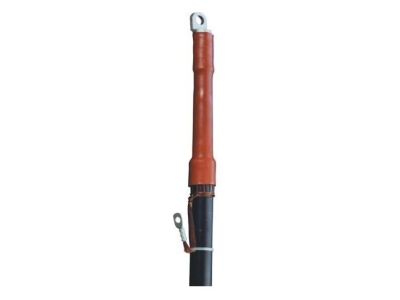

Termokurczliwe głowice wnętrzowe na 3 kable 1-żyłowe 3x24MONOi1.150 25-150 mm2 12/20 kV 71630 | 3x24MONOi1.150 Nexans

Opis i Kluczowe Cechy

Termokurczliwe głowice wnętrzowe Nexans 3x24MONOi1.150 to zaawansowane rozwiązanie przeznaczone do zakańczania trzech kabli jednożyłowych o izolacji polimerowej (XLPE lub EPR). Zestaw został zaprojektowany do pracy w sieciach o napięciu znamionowym 12/20 kV (Umax do 24 kV). Dzięki szerokiemu zakresowi przekrojów od 25 mm² do 150 mm², produkt charakteryzuje się wyjątkową uniwersalnością, pozwalając na redukcję stanów magazynowych przy zachowaniu pełnej kompatybilności z różnymi typami przewodów.

• Technologia termokurczliwa: Zastosowanie wysokiej jakości materiałów termokurczliwych gwarantuje doskonałe uszczelnienie przeciwwilgociowe oraz wysoką wytrzymałość dielektryczną.
• Sterowanie polem elektrycznym: Zintegrowane elementy sterujące polem elektrycznym minimalizują ryzyko wystąpienia wyładowań niezupełnych, co znacząco wydłuża żywotność izolacji kabla.
• Odporność środowiskowa: Materiały użyte do produkcji głowic są odporne na promieniowanie UV, erozję oraz prądy pełzające, co jest kluczowe dla stabilnej pracy wewnątrz rozdzielnic.
• Kompaktowa konstrukcja: Głowice typu MONOi charakteryzują się krótką drogą upływu, co ułatwia montaż w nowoczesnych, kompaktowych polach rozdzielczych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm bezpieczeństwa oraz jakości. Głowice Nexans 3x24MONOi1.150 są testowane zgodnie z normą CENELEC HD 629.1, co potwierdza ich niezawodność w warunkach eksploatacyjnych dla osprzętu kablowego średniego napięcia. Zgodność z tymi standardami daje pewność projektantom i wykonawcom, że system zasilania będzie pracował bezawaryjnie przez dziesięciolecia.

Zastosowanie

Głowice wnętrzowe Nexans znajdują szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Są idealnym rozwiązaniem do:

• Podłączania kabli średniego napięcia do rozdzielnic w izolacji powietrznej (AIS).
• Zakańczania linii zasilających w stacjach transformatorowych SN/nn.
• Instalacji wewnątrz budynków przemysłowych, gdzie wymagana jest wysoka niezawodność zasilania.
• Systemów odnawialnych źródeł energii, w tym farm wiatrowych i fotowoltaicznych, przy łączeniu transformatorów z siecią.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów izolacyjnych głowicy. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie kabla: Należy precyzyjnie usunąć powłokę zewnętrzną, ekran półprzewodzący oraz izolację roboczą, używając dedykowanych narzędzi do obróbki kabli SN.
• Czystość: Powierzchnia izolacji XLPE musi być idealnie czysta i odtłuszczona przed obkurczaniem komponentów.
• Proces obkurczania: Należy używać palnika gazowego z miękkim płomieniem, zaczynając obkurczanie od dołu głowicy ku górze, aby uniknąć zamknięcia pęcherzyków powietrza pod warstwą termokurczliwą.
• Moment dokręcania: W przypadku stosowania końcówek śrubowych, należy upewnić się, że śruby zrywalne zostały dokręcone do momentu ich urwania, co gwarantuje optymalny styk elektryczny.

FAQ

• Czy zestaw zawiera końcówki kablowe? Standardowy zestaw 3x24MONOi1.150 skupia się na elementach izolacyjnych i sterujących. Dobór końcówek (prasowanych lub śrubowych) zależy od specyficznych wymagań projektu i typu zacisku w rozdzielnicy.
• Jaki jest zakres przekrojów dla tej głowicy? Głowica obsługuje kable o przekroju znamionowym od 25 mm² do 150 mm², co czyni ją bardzo elastycznym rozwiązaniem.
• Czy głowica może być stosowana na zewnątrz? Nie, model MONOi jest dedykowany wyłącznie do zastosowań wnętrzowych. Do montażu napowietrznego należy wybrać głowice typu MONOe z dodatkowymi kloszami zwiększającymi drogę upływu.
