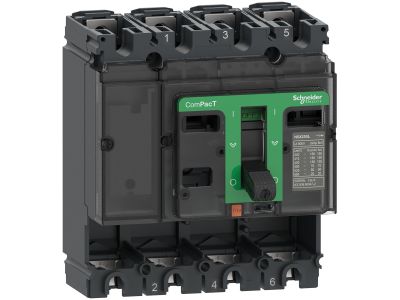

Baza wyłącznika ComPacT NSX, 100L, 150kA/415VAC, 100A, 4 biegunowy | C10S4 Schneider Electric

Opis i Kluczowe Cechy

Baza wyłącznika ComPacT NSX 100L w wykonaniu 4-biegunowym to podstawa bezpiecznej instalacji elektrycznej. Zaprojektowana do współpracy z wyłącznikami powietrznymi NSX, zapewnia pewne i trwałe połączenie z siecią 415V AC. Wytrzymałość zwarciowa 150kA gwarantuje ochronę przed skutkami zwarć, a prąd znamionowy 100A pozwala na zasilanie obwodów o średnim obciążeniu.

• Prąd znamionowy 100A: Odpowiedni do zasilania obwodów o średnim obciążeniu, zapewnia stabilność pracy instalacji.
• 4 bieguny: Pełne odcięcie zasilania w układach trójfazowych z neutralnym, eliminując ryzyko zwarcia międzyfazowego.
• Wytrzymałość zwarciowa 150kA: Zapewnia ochronę przed skutkami zwarć, chroniąc instalację i podłączone urządzenia przed uszkodzeniem.
• Napięcie znamionowe 415V AC: Przystosowana do współpracy z sieciami trójfazowymi o napięciu fazowym 240V i międzyfazowym 415V.
• Typ 100L: Kompaktowa konstrukcja ułatwiająca montaż w szafach rozdzielczych i rozdzielnicach.

Zgodność z Normami

Baza spełnia wymogi norm międzynarodowych dotyczących aparatury łączeniowej, w tym IEC 60947-3 i EN 60947-3. Posiada deklarację zgodności CE, potwierdzającą spełnienie europejskich standardów bezpieczeństwa.

Zastosowanie

Baza wyłącznika ComPacT NSX 100L 4-biegunowa znajduje zastosowanie w instalacjach przemysłowych, budynkowych i energetycznych, gdzie wymagana jest wysoka niezawodność i ochrona zwarciowa.

• Szafki rozdzielcze w budynkach użyteczności publicznej – zapewnia bezpieczne zasilanie obwodów trójfazowych.
• Instalacje przemysłowe – ochrona maszyn i urządzeń przed skutkami zwarć.
• Rozdzielnice główne i podrozdzielnice – niezawodne połączenie z wyłącznikami powietrznymi.
• Systemy zasilania awaryjnego – zapewnienie ciągłości zasilania w krytycznych obwodach.

Wskazówki Montażowe

Montaż bazy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Baza mocowana jest w szafie rozdzielczej za pomocą standardowych szyn TH35 (symetrycznych 35mm). Przewody zasilające należy podłączać zgodnie z oznaczeniami na bazie (L1, L2, L3, N) z zachowaniem wymaganych momentów dokręcania (szczegóły w dokumentacji). Po montażu przeprowadzić testy zwarciowe i sprawdzić ciągłość połączeń.

FAQ

• Czy baza jest kompatybilna z innymi wyłącznikami niż NSX? Baza zaprojektowana jest wyłącznie do współpracy z wyłącznikami powietrznymi ComPacT NSX – nie jest kompatybilna z innymi seriami.
• Jaki jest dopuszczalny przekrój przewodów przyłączeniowych? Dokładne wartości znajdują się w dokumentacji technicznej wyłącznika NSX. Zazwyczaj dla prądu 100A stosuje się przewody o przekroju 25-50 mm².
• Czy baza posiada zabezpieczenie przeciwprzepięciowe? Baza spełnia wymogi norm dotyczące odporności na przepięcia, jednak do pełnej ochrony obwodu zaleca się stosowanie dodatkowych ochronników przeciwprzepięciowych.
