Analizator jakości zasilania PM5500 0,2S Ethernet Modbsu IP BACnet bez LCD na DIN PowerLogic | METSEPM5563 Schneider Electric

Opis i Kluczowe Cechy

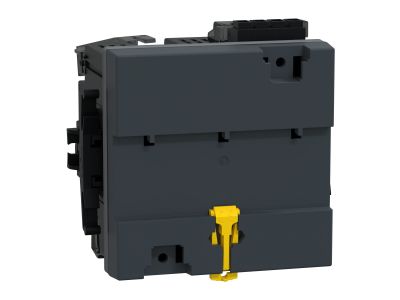

Analizator jakości zasilania PowerLogic PM5500 (symbol METSEPM5563) firmy Schneider Electricder Electric to zaawansowany miernik energii montowany na szynie DIN, pozbawiony wyświetlacza LCD, przeznaczony do profesjonalnego monitoringu parametrów sieci elektrycznej. Oferuje klasę dokładności 0,2S zgodnie z IEC 62053-22, co gwarantuje precyzyjny pomiar energii dla celów rozliczeniowych i analizy. Urządzenie mierzy energię czynną i bierną, napięcie, prąd, częstotliwość, współczynnik mocy oraz harmoniczne do 63. rzędu, z próbkowaniem 128 próbek na cykl. Wbudowana pamięć 1,1 MB umożliwia rejestrację do 14 konfigurowalnych parametrów. Wymiary: 96 × 96 × 77 mm (szer. × wys. × gł.), waga 450 g.

• Klasa dokładności 0,2S (IEC 62053-22): Zapewnia niezwykle precyzyjny pomiar energii, idealny do rozliczeń bilansujących i audytów energetycznych.
• 128 próbek na cykl: Umożliwia dokładną analizę harmonicznych do 63. rzędu, wykrywanie zniekształceń i poprawę jakości zasilania.
• Wszechstronna komunikacja: Port RS485 (Modbus RTU/ASCII), Ethernet 10/100 (Modbus TCP/IP, Ethernet/IP, BACnet/IP, DNP 3.0) oraz wbudowany serwer WWW i bramka szeregowa-Ethernet – łatwa integracja z systemami automatyki budynkowej i SCADA.
• 4 wejścia cyfrowe (WAGES) i 2 wyjścia cyfrowe: Umożliwiają monitorowanie stanów zewnętrznych (np. przepływy, liczniki wody/gazu) oraz sterowanie sygnalizacją.
• 52 konfigurowalne alarmy i 8 harmonogramów taryfowych: Zaawansowane funkcje analityczne do wykrywania przekroczeń i zarządzania kosztami energii.

Zgodność z Normami

Analizator PM5500 spełnia wymagania normy IEC 62053-22 dla klasy dokładności 0,2S. Urządzenie posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia zgodnie z zasadami sztuki inżynierskiej.

Zastosowanie

Analizator jakości zasilania PM5500 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny monitoring parametrów sieci oraz komunikacja z systemami nadrzędnymi. Sprawdza się w rozdzielnicach głównych i wydziałowych w budynkach przemysłowych, komercyjnych oraz użyteczności publicznej.

• Monitorowanie jakości energii w sieciach nn – analiza harmonicznych, zapadów, przepięć i współczynnika mocy.
• Rozliczanie energii w układach wielostrefowych – 8 harmonogramów taryfowych umożliwia przypisanie kosztów do poszczególnych odbiorów.
• Integracja z systemami BMS (Building Management System) za pomocą protokołów BACnet/IP, Modbus TCP/IP lub Ethernet/IP.
• Zdalny odczyt i archiwizacja danych poprzez wbudowany serwer WWW – dostęp z poziomu przeglądarki bez dodatkowego oprogramowania.

Wskazówki Montażowe

Montaż analizatora PM5500 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania i pomiarowego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obwodu (zalecane: 1,5–2,5 mm² dla obwodów prądowych). Momenty dokręcania zacisków – według instrukcji producenta. Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacji obudowy.

FAQ

• Czy analizator PM5500 posiada wyświetlacz LCD? Nie, model METSEPM5563 jest pozbawiony wyświetlacza – wszystkie dane odczytywane są zdalnie przez komunikację szeregową lub Ethernet.
• Jakie protokoły komunikacyjne obsługuje urządzenie? Modbus RTU/ASCII (RS485), Modbus TCP/IP, Ethernet/IP, BACnet/IP, DNP 3.0. Dodatkowo dostępny jest wbudowany serwer WWW oraz bramka szeregowa-Ethernet.
• Jaki jest zakres napięcia zasilania i pomiarowego? Napięcie zasilania: 100–480 VAC / 125–250 VDC. Zakres pomiarowy między fazami: 20–690 VAC (45–65 Hz), między fazą a N: 20–400 VAC (45–65 Hz). Prąd znamionowy linii: 1 A lub 5 A.
