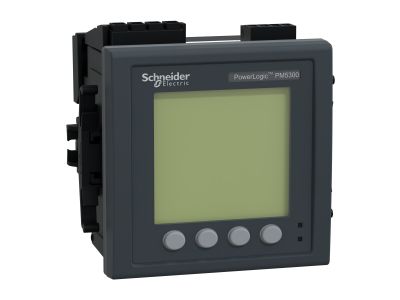

Analizator jakości zasilania PM53000,5S Modbus p64 DataLog REL PowerLogic | METSEPM5330 Schneider Electric

Opis i Kluczowe Cechy

Analizator parametrów sieci PowerLogic PM5330, należący do renomowanej serii PM5000 od Schneider Electric, to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o profesjonalnych systemach zarządzania energią. Urządzenie charakteryzuje się wyjątkową precyzją, oferując klasę dokładności 0,5S zgodnie z normą IEC 62053-22, co czyni je idealnym rozwiązaniem do podrozliczeń oraz audytów energetycznych. Dzięki zintegrowanej funkcji DataLog, analizator umożliwia rejestrację kluczowych parametrów w czasie rzeczywistym, co pozwala na głęboką analizę trendów i optymalizację kosztów operacyjnych. Model ten został wyposażony w wyjścia przekaźnikowe, które umożliwiają bezpośrednią reakcję na zdefiniowane stany alarmowe lub zdalne sterowanie elementami wykonawczymi w rozdzielnicy.

• Wysoka precyzja: Klasa dokładności 0,5S gwarantuje błąd pomiarowy nieprzekraczający 0,5% dla energii czynnej, co jest kluczowe w systemach rozliczeniowych.
• Komunikacja Modbus: Otwarty protokół komunikacyjny pozwala na bezproblemową integrację z systemami nadzoru BMS, SCADA oraz oprogramowaniem EcoStruxure.
• Zaawansowany Data Logging: Wbudowana pamięć do zapisu zdarzeń i wartości historycznych ułatwia diagnostykę sieci.
• Wyjścia przekaźnikowe: Dwa wyjścia przekaźnikowe pozwalają na automatyzację procesów i sygnalizację przekroczeń parametrów krytycznych.
• Stopień ochrony: Panel przedni o stopniu ochrony IP64 zapewnia odporność na pył i wilgoć w trudnych warunkach przemysłowych.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane pod kątem zgodności z najbardziej rygorystycznymi normami międzynarodowymi. Spełnia wymagania normy IEC 61557-12, która definiuje parametry dla urządzeń do pomiaru i monitorowania parametrów elektrycznych w sieciach niskiego napięcia. Zgodność z normą IEC 62053-22 dla klasy 0,5S potwierdza metrologiczną rzetelność urządzenia, niezbędną w profesjonalnych instalacjach elektroenergetycznych. Produkt posiada również certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania i dbałość o środowisko naturalne.

Zastosowanie

Analizator PowerLogic PM5330 znajduje szerokie zastosowanie w nowoczesnej infrastrukturze elektroenergetycznej. Jest niezastąpiony w zakładach przemysłowych do monitorowania obciążeń poszczególnych linii produkcyjnych, w centrach danych (Data Centers) do precyzyjnego nadzoru nad współczynnikiem PUE, a także w budynkach komercyjnych klasy A. Dzięki możliwości monitorowania harmonicznych i asymetrii napięć, urządzenie pomaga w identyfikacji problemów z jakością zasilania, które mogłyby prowadzić do przedwczesnego zużycia silników elektrycznych lub awarii czułej elektroniki sterującej.

Wskazówki Montażowe

Montaż analizatora PM5330 powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przystosowane do montażu tablicowego w wycięciu o standardowych wymiarach. Podczas instalacji należy zwrócić szczególną uwagę na:

• Podłączenie przekładników: Należy zapewnić poprawną polaryzację przekładników prądowych (CT), aby uniknąć błędnych odczytów kierunku przepływu energii.
• Zabezpieczenie wejść napięciowych: Zaleca się stosowanie odpowiednio dobranych bezpieczników lub wyłączników nadmiarowoprądowych na liniach pomiarowych napięcia.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z momentem określonym w dokumentacji technicznej, co zapobiega luzom i potencjalnemu iskrzeniu.
• Separacja przewodów: Przewody komunikacyjne Modbus (skrętka ekranowana) powinny być prowadzone z dala od kabli siłowych, aby zminimalizować zakłócenia elektromagnetyczne.

FAQ

• Czy analizator PM5330 obsługuje pomiar harmonicznych? Tak, urządzenie pozwala na monitorowanie całkowitego zniekształcenia harmonicznego (THD) dla prądu i napięcia, co jest kluczowe dla oceny jakości energii.
• Czy do urządzenia wymagane jest dodatkowe oprogramowanie? Podstawowa konfiguracja możliwa jest z poziomu panelu przedniego, jednak dla pełnego wykorzystania funkcji DataLog i analizy trendów zaleca się integrację z systemem klasy EMS lub BMS.
• Jaki jest stopień ochrony urządzenia? Panel przedni posiada stopień ochrony IP64, co pozwala na montaż w miejscach narażonych na zapylenie.
• Czy urządzenie posiada certyfikat do rozliczeń z energetyką? Klasa 0,5S pozwala na stosowanie urządzenia do wewnętrznych rozliczeń kosztów (sub-billing), jednak w przypadku rozliczeń z dostawcą energii należy sprawdzić lokalne wymagania dotyczące legalizacji MID.
