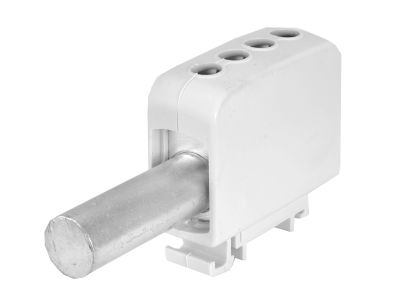

Złączka szynowa gwintowana aparatowa AL/CU, 1 x 95 mm2 / 2x35 TS 35/ 1 tor | 84712002 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowana (symbol 84712002) przeznaczona do montażu na szynie TS35 (35 mm). Umożliwia przyłączenie jednego przewodu o przekroju do 95 mm² lub dwóch przewodów o przekroju do 35 mm² w jednym torze. Konstrukcja z materiałów AL/CU zapewnia kompatybilność zarówno z przewodami aluminiowymi, jak i miedzianymi, co ułatwia pracę w instalacjach mieszanych.

• Gwintowane złącze: Pewne i trwałe połączenie mechaniczne – eliminuje ryzyko poluzowania w warunkach drgań lub zmian temperatury.
• Obsługa przewodów AL i CU: Możliwość łączenia obu typów przewodów bez dodatkowych adapterów, co skraca czas montażu i zmniejsza liczbę potencjalnych miejsc korozji galwanicznej.
• Przekrój do 95 mm² (1 tor) lub 2×35 mm²: Wysoka elastyczność konfiguracji – idealna do głównych szyn zasilających oraz odgałęzień o dużym przekroju.
• Montaż na szynie TS35 (DIN 35 mm): Zgodność z popularnym standardem aparatury modułowej – szybkie instalowanie w rozdzielnicach i szafach sterowniczych.
• Budowa 1-torowa: Przejrzysty układ okablowania ułatwiający identyfikację faz i zachowanie porządku w rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardem DIN, posiada oznaczenie CE. Stosowanie w instalacjach niskiego napięcia zgodnie z zasadami sztuki inżynierskiej.

Zastosowanie

Złączka szynowa gwintowana sprawdza się wszędzie tam, gdzie potrzebne jest pewne i elastyczne przyłączanie przewodów o dużych przekrojach – od głównych rozdzielnic po lokalne szafy sterownicze.

• Przyłączanie przewodów odpływowych do szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli AL i CU w instalacjach modernizowanych, gdzie występują różne materiały przewodów.
• Wykonywanie odgałęzień w szafach sterowniczych i automatyce budynkowej – szczególnie przy przewodach zasilających o przekroju 35–95 mm².
• Stosowanie w systemach dystrybucji energii wymagających szybkiego montażu i demontażu bez narzędzi specjalistycznych (jedynie klucz do dokręcenia zacisku).

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Element przeznaczony jest do zamocowania na szynie DIN TH35 (TS35) w rozdzielnicy. Przed dokręceniem gwintowanego zacisku należy upewnić się, że przewód został odpowiednio odizolowany i osadzony w tulei. Moment dokręcania śruby oraz dopuszczalny przekrój przewodów muszą być zgodne z dokumentacją producenta. Połączenia należy wykonać z zachowaniem odpowiedniej siły docisku, aby uniknąć nadmiernego nagrzewania się styku.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych i miedzianych jednocześnie? Tak, konstrukcja AL/CU jest zaprojektowana do bezpiecznego łączenia obu typów przewodów. Należy jednak stosować pastę ochronną na przewody aluminiowe zgodnie z zaleceniami producenta.
• Jaki jest maksymalny przekrój przewodu dla pojedynczego toru? Zgodnie z nazwą produktu – jeden przewód o przekroju do 95 mm² lub dwa przewody o przekroju do 35 mm² każdy.
• Czy złączkę montuje się na standardowej szynie DIN? Tak, przeznaczona jest na szynę TS35 (35 mm), zgodną z systemami aparatury modułowej stosowanymi w rozdzielnicach.
