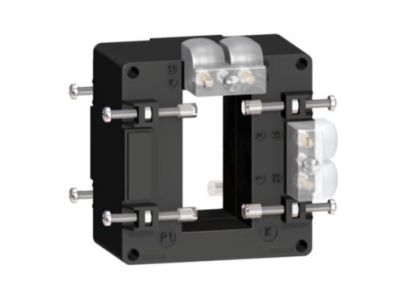

Przekładnik prądowy 400/5 podwójne złącza szynoprzewód 32x65 PowerLogic | METSECT5DA040 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy METSECT5DA040 z serii PowerLogic przeznaczony jest do pomiaru prądu w obwodach o prądzie pierwotnym 400 A i wtórnym 5 A. Dzięki otworowi 65 x 32 mm umożliwia montaż na szynach zbiorczych o dużym przekroju, a tropikalizowane wykonanie zapewnia odporność na wilgoć i rozwój grzybów – idealne rozwiązanie do zastosowań przemysłowych i budynkowych.

• Prąd pierwotny 400 A / wtórny 5 A: Umożliwia bezpieczne przekształcenie wysokiego prądu na poziom bezpieczny dla przyrządów pomiarowych i liczników.
• Otwór 65 x 32 mm: Kompatybilny z szynami zbiorczymi o tych wymiarach – łatwy montaż bez konieczności demontażu szyny.
• Klasa dokładności 0.5 przy 4 VA / klasa 1 przy 8 VA: Wysoka precyzja pomiaru odpowiednia do celów rozliczeniowych i monitoringu obciążeń.
• Tropikalizacja: Ochrona przed wilgocią i grzybami wydłuża żywotność w trudnych warunkach środowiskowych.
• Podwójne złącza szynoprzewód: Ułatwiają podłączenie przewodów wtórnych, zapewniając pewny i trwały styk elektryczny.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo i zgodność z obowiązującymi standardami w instalacjach elektrycznych.

Zastosowanie

Przekładnik prądowy METSECT5DA040 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu w układach zasilania i dystrybucji energii.

• Pomiar prądu w rozdzielnicach głównych i przemysłowych – współpraca z licznikami energii, miernikami wielofunkcyjnymi oraz przekaźnikami ochronnymi.
• Monitoring obciążeń w systemach automatyki budynkowej – umożliwia optymalizację zużycia energii i wykrywanie przeciążeń.
• Redukcja prądu do poziomu bezpiecznego dla przyrządów pomiarowych – zabezpiecza urządzenia przed uszkodzeniem w przypadku zwarć.
• Integracja z systemami zarządzania energią (EMS) – dostarcza dane pomiarowe niezbędne do rozliczeń i raportowania.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Przekładnik montuje się bezpośrednio na szynie zbiorczej (otwór 65x32 mm) – nie wymaga demontażu szyny. Przewody wtórne należy podłączyć do podwójnych złącz szynoprzewód, stosując przekrój przewodów dobrany do prądu wtórnego 5 A. Moment dokręcania złącz należy dostosować do wartości podanej w dokumentacji producenta. Po zakończeniu montażu sprawdź poprawność połączeń przed załączeniem napięcia.

FAQ

• Jaką dokładność pomiaru zapewnia przekładnik METSECT5DA040? Przekładnik oferuje klasę dokładności 0.5 przy mocy 4 VA oraz klasę 1 przy mocy 8 VA – precyzja wystarczająca do pomiarów rozliczeniowych i monitoringu obciążeń.
• Czy przekładnik jest odporny na wilgoć? Tak, wykonanie tropikalizowane gwarantuje odporność na wilgoć i rozwój grzybów, co czyni go odpowiednim do montażu w pomieszczeniach o podwyższonej wilgotności.
• Jaki jest maksymalny wymiar szyny zbiorczej pasującej do otworu? Otwór przekładnika ma wymiary 65 x 32 mm – można na nim montować szyny zbiorcze o identycznym lub mniejszym przekroju, przy zachowaniu stabilnego osadzenia.
