Opis i Kluczowe Cechy

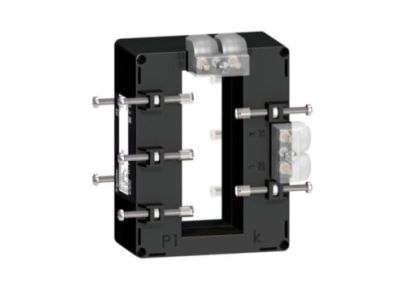

Przekładnik prądowy PowerLogic METSECT5DH150 to transformator pomiarowy przeznaczony do montażu na szynach zbiorczych. Oferuje prąd znamionowy linii 1500 A i prąd wtórny 5 A, co umożliwia bezpieczne przekształcanie wysokich prądów na poziom odpowiedni dla układów pomiarowych i zabezpieczeń. Wykonany w wersji tropikalizowanej, zapewnia trwałość w podwyższonej wilgotności. Otwór szynoprzewodu 40 mm x 103 mm oraz kompatybilność z prętem o wymiarach 102 mm x 38 mm ułatwiają instalację w standardowych rozdzielnicach.

• Prąd pierwotny 1500 A / wtórny 5 A: umożliwia precyzyjne odwzorowanie prądu obciążenia w obwodzie wtórnym, niezbędne do prawidłowej pracy liczników energii i przekaźników.
• Klasa dokładności 0.5: gwarantuje wysoką precyzję pomiarów, minimalizując błędy w rozliczeniach energetycznych i diagnostyce sieci.
• Moc znamionowa 12 VA (klasa 0.5), maksymalna 15 VA (klasa 1): zapewnia odpowiedni zapas mocy dla podłączonych urządzeń pomiarowych, nawet przy długich przewodach łączeniowych.
• Otwór dla szyn zbiorczych 40 x 103 mm: ułatwia szybki montaż bez konieczności demontażu szyn – idealny do modernizacji istniejących rozdzielnic.
• Wersja tropikalizowana: zabezpiecza przed działaniem wilgoci i grzybów, co wydłuża żywotność w trudnych warunkach środowiskowych (klimacie tropikalnym).

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5DH150 został zaprojektowany zgodnie z wymaganiami europejskich norm dla transformatorów pomiarowych. Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Producent nie podał szczegółowych numerów norm, jednak konstrukcja odpowiada standardom DIN stosowanym w aparaturze rozdzielczej.

Zastosowanie

Przekładnik METSECT5DH150 znajduje zastosowanie w układach pomiaru energii elektrycznej oraz ochrony odbiorników w sieciach niskiego napięcia. Jest dedykowany do montażu na szynach zbiorczych w rozdzielnicach głównych i podrozdzielnicach.

• Pomiar zużycia energii w budynkach komercyjnych i przemysłowych – współpraca z licznikami energii i systemami BMS.
• Sygnalizacja przeciążeń i zwarć – dostarczanie sygnału prądowego do przekaźników nadprądowych i modułów PLC.
• Monitorowanie obciążenia transformatorów i linii kablowych – umożliwia analizę jakości energii i optymalizację mocy.
• Modernizacja istniejących rozdzielnic – szybkie dołożenie przekładnika bez przerywania pracy szyn zbiorczych.

Wskazówki Montażowe

Montaż przekładnika prądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i uziemij szyny zbiorcze. Zamocuj przekładnik na szynie zbiorczej o wymiarach mieszczących się w otworze 40 mm x 103 mm (kompatybilny z prętem 102 mm x 38 mm). Przewody obwodu wtórnego (5 A) podłącz zgodnie z oznaczeniami – nigdy nie otwieraj obwodu wtórnego pod obciążeniem pierwotnym (ryzyko przepięć). Moment dokręcania śrub oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta. W przypadku montażu w strefie tropikalnej stosuj dodatkowe środki ochrony przed wilgocią (np. zalewanie styków silikonem).

FAQ

• Czy przekładnik METSECT5DH150 ma podświetlenie LED? Nie, jest to transformator pomiarowy, nie zawiera elementów świecących. Podświetlenie nie jest wymagane w tego typu urządzeniach.
• Jaki stopień ochrony IP ma ten przekładnik? Producent nie podał stopnia ochrony IP w dostarczonych danych. Ze względu na montaż wewnątrz rozdzielnicy, standardowo zaleca się obudowę o co najmniej IP20 dla bezpieczeństwa przed przypadkowym dotknięciem.
• Jak działa tryb pracy styku w tym przekładniku? Przekładnik prądowy nie posiada styków mechanicznych – działa na zasadzie indukcji elektromagnetycznej. Prąd pierwotny płynący przez szynę wytwarza strumień magnetyczny, który indukuje prąd w uzwojeniu wtórnym. Nie ma tu styków zwiernych/rozwiernych.
