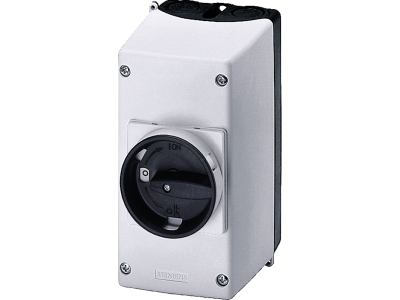

Obudowa z tworzywa izol. do zabudowania, do mont na scianie, IP55, zaciski N i PE, 54mm | 3RV1923-1CA00 Siemens

Alternatywny kod produktu: 3RV19231CA00

Opis i Kluczowe Cechy

Obudowa z tworzywa izolacyjnego Siemens SIRIUS 3RV1923-1CA00 przeznaczona do zabudowy i montażu na ścianie. Zapewnia stopień ochrony IP55, co gwarantuje skuteczną ochronę przed pyłem i strugami wody. Wyposażona w fabrycznie zainstalowane zaciski N i PE ułatwiające podłączenie przewodu neutralnego i ochronnego. Szerokość 54 mm pozwala na kompaktowe rozmieszczenie w rozdzielnicach. Zamykana w pozycji O (wyłączonej) dla dodatkowego bezpieczeństwa.

• Stopień ochrony IP55: Odporność na wnikanie pyłu i strug wody – niezawodna praca w trudnych warunkach przemysłowych i zewnętrznych.
• Zaciski N i PE w zestawie: Ułatwiają szybkie i bezpieczne podłączenie przewodu neutralnego i ochronnego, skracając czas montażu.
• Szerokość 54 mm: Kompatybilna z typowymi modułowymi systemami rozdzielnic, oszczędza miejsce w szafie sterowniczej.
• Zamykana w pozycji O: Mechaniczna blokada uniemożliwia przypadkowe włączenie aparatury podczas prac serwisowych.
• Metryczny izolator przepustowy: Umożliwia szczelne wprowadzenie przewodów, zachowując klasę IP55.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących obudów izolacyjnych i posiada certyfikat CE. Produkt nie posiada dopuszczeń UL/CSA – przeznaczony wyłącznie na rynek europejski.

Zastosowanie

Obudowa 3RV1923-1CA00 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona aparatury modułowej przed wpływem środowiska oraz konieczność łatwego dostępu do zacisków N i PE. Idealna do:

• Ochrony styczników, przełączników i wyłączników w instalacjach przemysłowych – zapewnia szczelność i izolację.
• Budowy rozdzielnic w strefach wilgotnych (hale, oczyszczalnie, chłodnie) – IP55 chroni przed kondensacją i zachlapaniem.
• Tymczasowych lub stałych instalacji naściennych w automatyce budynkowej – szybki montaż bez konieczności zabudowy wnękowej.
• Modernizacji istniejących szaf sterowniczych – możliwość wyodrębnienia obwodów z własnym zaciskiem PE.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Obudowę mocować na ścianie za pomocą dostarczonych elementów (śruby/kołki). Przewody wprowadzać przez metryczny izolator przepustowy, dokręcając dławnicę z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego. Zawsze upewnić się, że obudowa jest zamknięta w pozycji O przed ponownym załączeniem napięcia.

FAQ

• Czy obudowa jest odporna na warunki atmosferyczne? Tak, stopień ochrony IP55 oznacza odporność na pył (ograniczone wnikanie) oraz strugi wody – może być stosowana na zewnątrz pod zadaszeniem.
• Czy obudowa zawiera zaciski N i PE? Tak, fabrycznie zamontowane zaciski N i PE są częścią zestawu – nie trzeba ich dokupować osobno.
• Jak zamontować obudowę na ścianie? Należy wywiercić otwory w odpowiednich miejscach (oznaczone w obudowie), użyć kołków i śrub. Wprowadzenie przewodów odbywa się przez dławnicę metryczną, a po podłączeniu obudowę zamyka się w pozycji O dla blokady.
