przewodnik po trwałych zakończeniach przewodów

Końcówki rurowe KCS ERKO - przewodnik po trwałych zakończeniach przewodów z porównaniem KCR i KCZ

Dlaczego końcówki rurowe są kluczowe w instalacjach elektrycznych?

Końcówki rurowe to niewielkie, lecz niezwykle istotne elementy każdej instalacji elektrycznej. Zapewniają stabilne połączenie przewodu z rozdzielnicą, maszyną przemysłową czy listwą przyłączeniową. Dzięki nim minimalizujesz ryzyko awarii i utraty przewodności, dbając o bezpieczeństwo i trwałość instalacji.

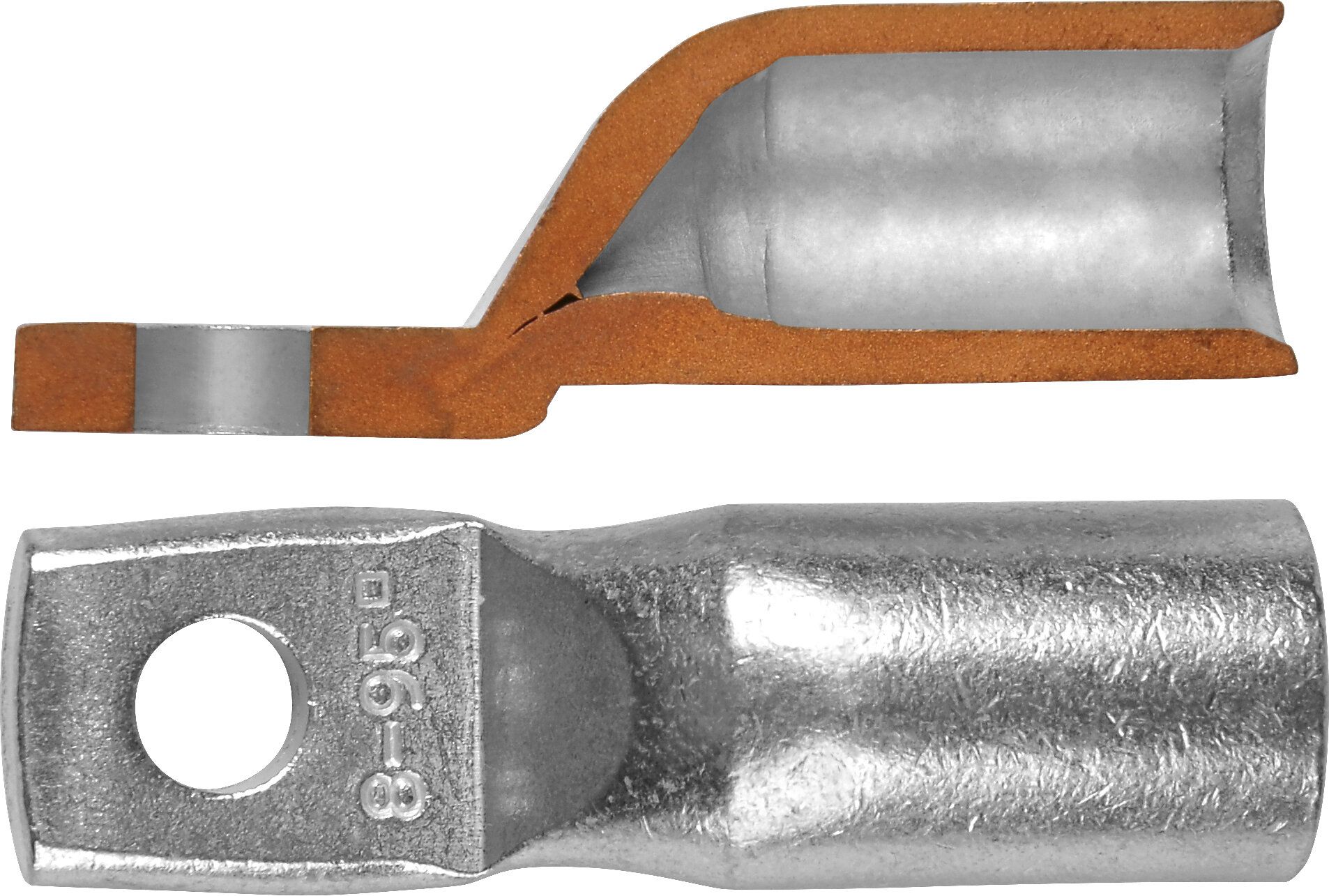

Budowa końcówek rurowo‑oczkowych KCS

Końcówki KCS składają się z dwóch podstawowych elementów:

Część rurowa – przewód wsuwa się do niej po zdjęciu izolacji. Miedziana rurka zapewnia doskonałą przewodność i wytrzymałość mechaniczną.
Część oczkowa – otwór dopasowany do śruby umożliwia trwałe i bezpieczne przyłączenie przewodu do zacisków lub szyn rozdzielczych.

Takie połączenie jest stabilne, odporne na drgania i chronione przed przypadkowym poluzowaniem.

Materiał i cynowanie – dlaczego mają znaczenie?

Miedź:

Niska oporność elektryczna → lepsza przewodność
Odporność na starzenie
Łatwość obróbki i montażu

Cynowanie galwaniczne:

Ochrona przed korozją i utlenianiem
Zachowanie wysokiej przewodności połączenia
Dłuższa żywotność instalacji

Zasady montażu końcówek KCS

Odetnij przewód i usuń izolację na odpowiedniej długości.
Włóż żyłę przewodu do rurki końcówki.
Zaciśnij końcówkę praską lub szczypcami zgodnie z zaleceniami producenta.
Umieść oczko końcówki na śrubie i dokręć.

Wskazówka: wiele końcówek KCS posiada tłoczone oznaczenia, które ułatwiają identyfikację przewodów nawet po latach.

Typowe zastosowania końcówek KCS

Rozdzielnice i szafy sterownicze
Maszyny przemysłowe i automatyka
Instalacje narażone na wilgoć (stocznie, chłodnie, maszyny zewnętrzne)
Fotowoltaika, akumulatory, silniki i zasilacze

Porównanie końcówek rurowych ERKO: KCR vs KCS vs KCZ

Parametr	KCR 8-70	KCS 8-70	KCZ 8-70
Wykonanie	Zgodnie z normą DIN 46235	Uproszczone	Uproszczone, przewężona część stykowa
Grubość ścianki	2,5 mm	2,25 mm	2,25 mm
Długość części rurowej / ilość zaprasowań	28 mm	17 mm	20 mm
Wewnętrzna średnica rurki	11,5 mm	12 mm	12 mm
Matryce zaciskowe	szerokie/wąskie	szerokie/wąskie	szerokie/wąskie
Zakres przekrojów przewodów	10–625 mm²	2,5–400 mm²	35–300 mm²
Zastosowanie	Instalacje certyfikowane, wymagające zgodności z normą	Instalacje standardowe, szybki montaż	Instalacje w ograniczonej przestrzeni, podłączanie aparatury rozdzielczej

Wskazówka:

KCR → do instalacji wymagających pełnej zgodności z normami DIN
KCS → do pracy codziennej, szybki i prosty montaż
KCZ → do miejsc o ograniczonej przestrzeni, przewężona część stykowa ułatwia montaż

Zalety stosowania końcówek KCS ERKO

Zaleta	Korzyść dla instalacji / wykonawcy
Cynowana miedź	Doskonałe przewodnictwo i odporność na korozję
Szeroki zakres rozmiarów	Dopasowanie do przewodów od 2,5 do 400 mm² i otworów M4–M20
Trwałość montażu	Stabilne połączenie odporne na drgania i utlenianie
Polska produkcja	Wysoka jakość i zgodność ze standardami
Dobra dostępność	Łatwe do zakupu w sklepach i hurtowniach elektrycznych

Podsumowanie

Końcówki rurowe ERKO - KCR, KCS i KCZ - to inwestycja w trwałość, bezpieczeństwo i profesjonalność każdej instalacji. Dzięki przemyślanej konstrukcji, wysokiej jakości materiałom i prostemu montażowi, zapewniają stabilne i niezawodne połączenia przewodów w różnorodnych zastosowaniach - od instalacji domowych po przemysłowe.
