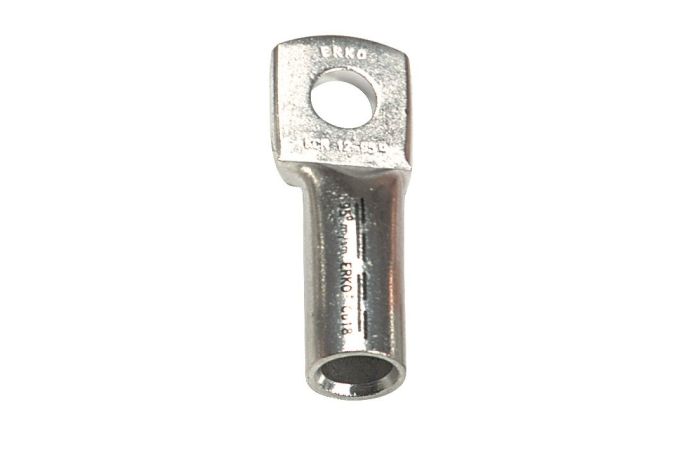

Końcówka oczkowa Cu rurowa KCS 10-16, przekrój: 16mm2, otwór pod śrubę M10 | KCS_10-16/1 Erko

Opis i Kluczowe Cechy

Końcówka oczkowa Cu rurowa typu KCS 10-16 to profesjonalny element osprzętu elektroinstalacyjnego renomowanego producenta ERKO, zaprojektowany z myślą o najbardziej wymagających połączeniach prądowych. Przekrój znamionowy wynoszący 16 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia. Produkt został wykonany z wysokiej jakości miedzi poddanej procesowi cynowania galwanicznego, co skutecznie zabezpiecza element przed utlenianiem i korozją, wydłużając żywotność całego układu stykowego.

• Materiał: Wysokogatunkowa miedź cynowana galwanicznie, zapewniająca doskonałe przewodnictwo.
• Konstrukcja: Rurowa budowa części chwytnej gwarantuje optymalne przyleganie do żyły przewodu po zaprasowaniu.
• Bezpieczeństwo: Zastosowanie końcówki znacząco redukuje zjawisko przegrzewania się żył oraz izolacji przewodów, co bezpośrednio przekłada się na bezpieczeństwo pożarowe rozdzielnic.
• Otwór montażowy: Przystosowany pod śrubę o rozmiarze M10, co umożliwia pewne mocowanie do szyn zbiorczych i zacisków aparatowych.

Zgodność z Normami

Końcówki serii KCS są produkowane przez ERKO z zachowaniem najwyższych standardów zakładowych. Należy zaznaczyć, że model KCS 10-16 jest wykonany poza normą DIN, co pozwala na optymalizację wymiarów przy zachowaniu pełnej funkcjonalności elektrycznej. W przeciwieństwie do serii KC (zgodnej z DIN 46235), seria KCS oferuje alternatywne wymiary części rurowej, dostosowane do specyficznych wymagań instalacyjnych, przy jednoczesnym zachowaniu najwyższej jakości miedzi i powłoki ochronnej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest niezastąpiony przy zakańczaniu wielodrutowych żył miedzianych w następujących obszarach:

• Rozdzielnice niskiego napięcia: Podłączanie przewodów zasilających i odpływowych do aparatury modułowej i kompaktowej.
• Szyny zbiorcze: Tworzenie trwałych mostków prądowych w systemach szynowych.
• Automatyka przemysłowa: Łączenie przewodów o przekroju 16 mm² w szafach sterowniczych.
• Energetyka: Wykonywanie przyłączy w miejscach narażonych na drgania i zmienne obciążenia termiczne.

Wskazówki Montażowe

Aby zapewnić deklarowane parametry elektryczne i mechaniczne, montaż końcówki KCS 10-16 powinien odbywać się zgodnie z poniższymi wytycznymi:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części rurowej końcówki, uważając, aby nie uszkodzić poszczególnych drutów żyły.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnych prasek dedykowanych do końcówek miedzianych rurowych (np. praski hydrauliczne lub mechaniczne marki ERKO).
• Proces prasowania: Należy wykonać odpowiednią liczbę zagnieceń, zaczynając od strony czoła końcówki w kierunku izolacji przewodu.
• Moment dokręcania: Podczas montażu do szyny za pomocą śruby M10, należy zastosować odpowiedni moment dokręcania zgodny z dokumentacją techniczną zacisku lub szyny.

FAQ

1. Czy końcówka KCS 10-16 nadaje się do przewodów aluminiowych?
Nie, końcówki miedziane rurowe są przeznaczone wyłącznie do zakańczania żył miedzianych. Do przewodów aluminiowych należy stosować końcówki aluminiowe lub bimetaliczne (Al-Cu).

2. Czym różni się seria KCS od serii KC?
Główną różnicą są wymiary części rurowej. Seria KC jest zgodna z normą DIN 46235, natomiast seria KCS posiada wymiary poza tą normą, co często ułatwia montaż w miejscach o ograniczonej przestrzeni.

3. Czy produkt jest dostępny w wersji niecynowanej?
Standardowo końcówki są cynowane galwanicznie. Wersja niecynowana jest dostępna na specjalne zamówienie klienta.
