IP44 czy IP20? Jak dobrać gniazdka i łączniki do wilgotnych pomieszczeń

Co oznacza stopień ochrony IP?

Stopień ochrony IP (Ingress Protection) określa odporność osprzętu elektrycznego na wnikanie ciał obcych oraz wody. Parametr ten jest kluczowy przy doborze gniazd i łączników montowanych w miejscach narażonych na wilgoć, kurz lub zachlapanie.

Oznaczenie IP składa się z dwóch cyfr:

Pierwsza cyfra (0–6) – określa poziom ochrony przed kurzem i ciałami stałymi.
Druga cyfra (0–9) – informuje o odporności na wodę, zachlapania lub strumień wody.

Dla instalatora oznacza to prostą zasadę: im trudniejsze warunki środowiskowe, tym wyższy stopień IP powinien mieć zastosowany osprzęt.

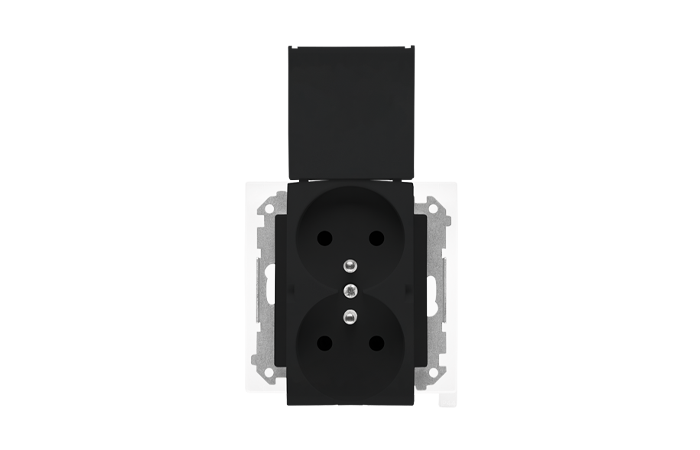

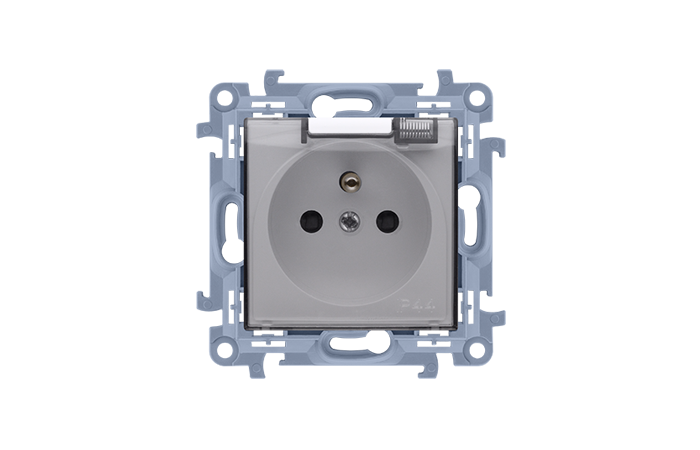

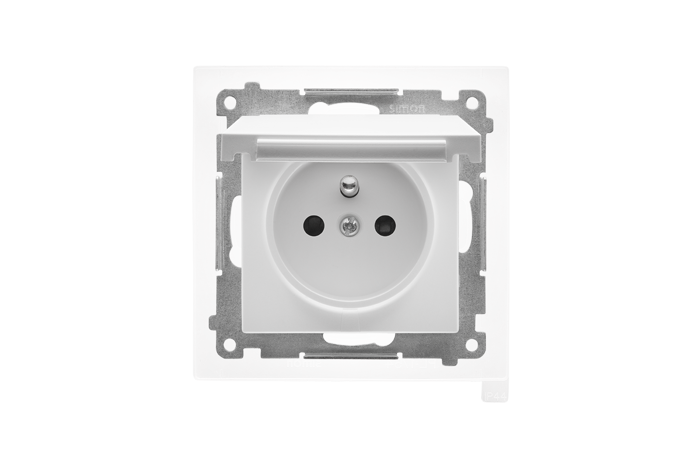

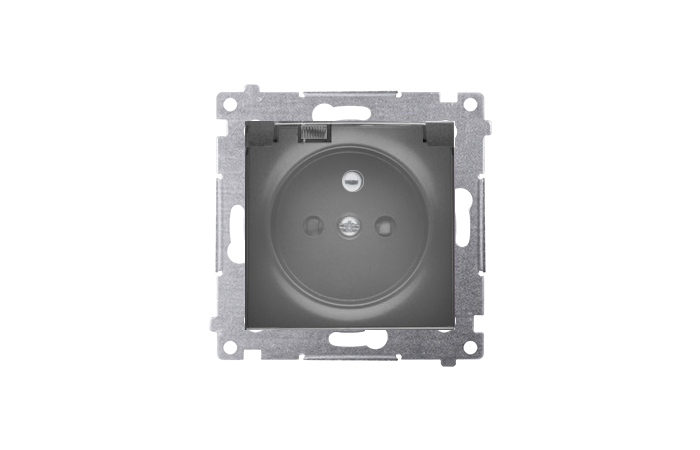

Produkty wybrane dla Ciebie:

Sprawdź więcej >

IP20 – osprzęt do suchych pomieszczeń

Stopień ochrony IP20 to najczęściej spotykany standard w instalacjach elektrycznych wewnątrz budynków mieszkalnych i biurowych.Zapewnia on podstawową ochronę przed:

przypadkowym dotknięciem elementów pod napięciem,
wnikaniem większych ciał stałych.

Nie zapewnia jednak ochrony przed:

wilgocią,
parą wodną,
zachlapaniem.

Typowe miejsca montażu IP20:

salon
sypialnia
gabinet
korytarz
pomieszczenia biurowe

W tych przestrzeniach panują stabilne warunki środowiskowe, dlatego standardowy osprzęt IP20 jest wystarczający.

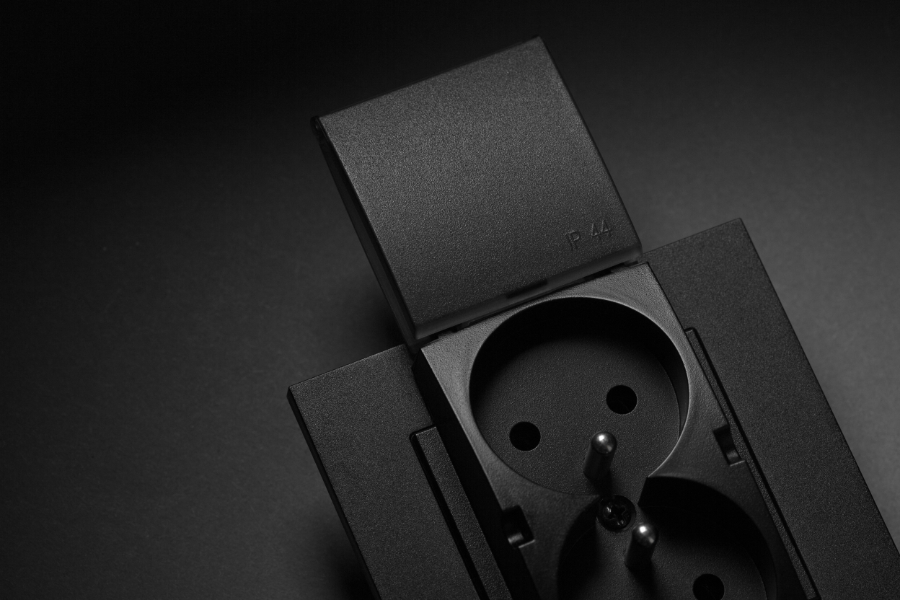

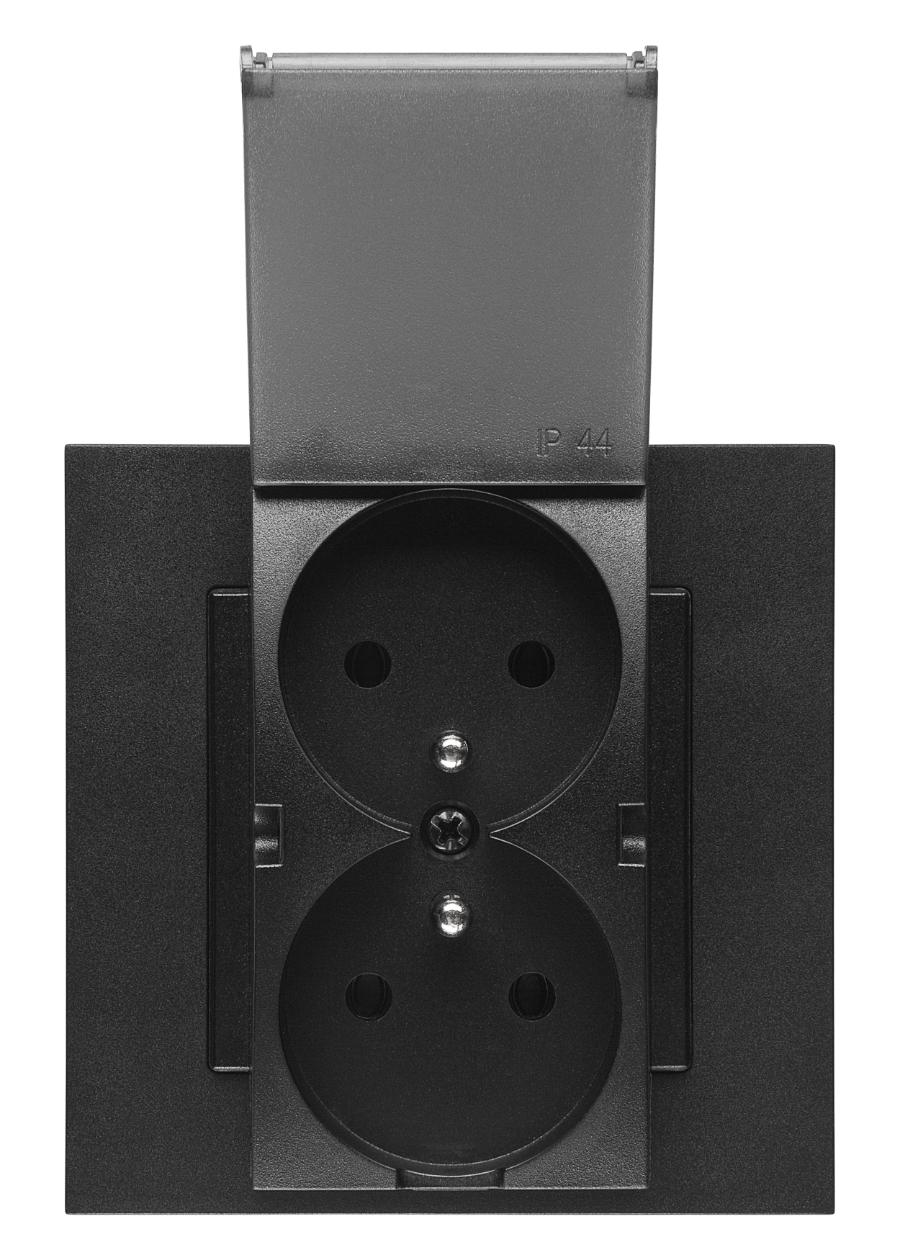

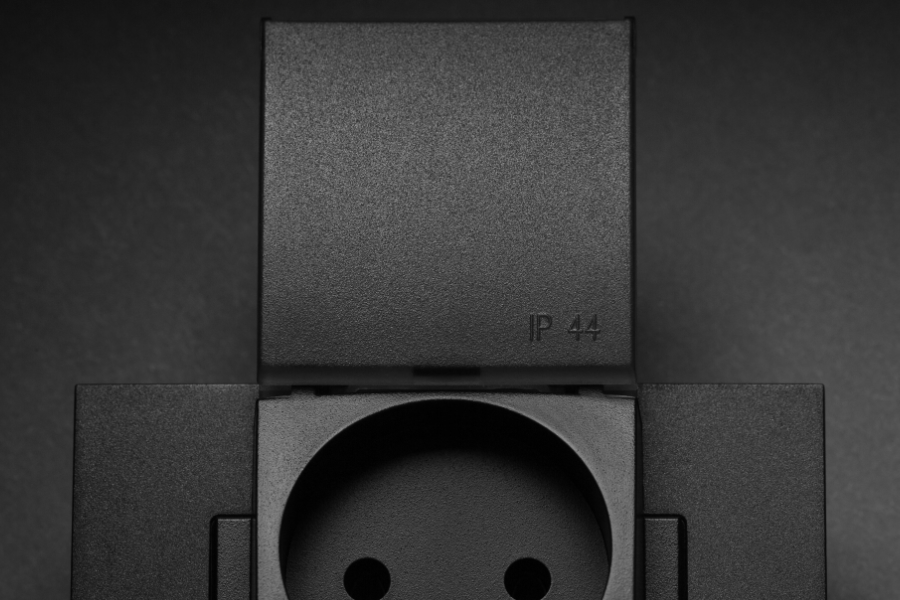

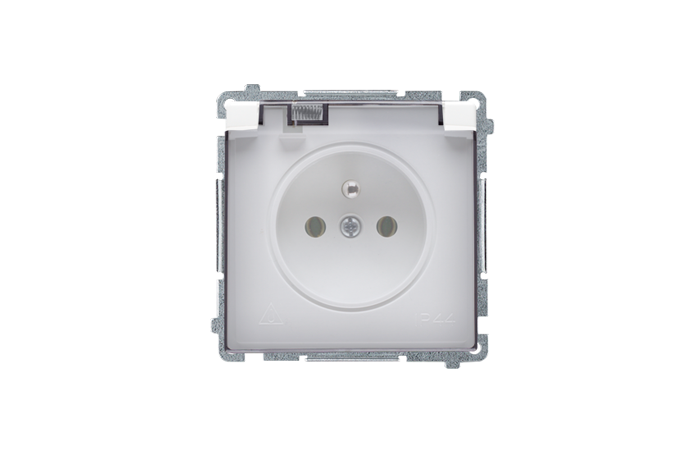

IP44 – standard do wilgotnych pomieszczeń

W pomieszczeniach, gdzie występuje wilgoć, para wodna lub ryzyko zachlapania, należy stosować osprzęt o wyższym stopniu ochrony – najczęściej IP44.

Gniazda i łączniki o tym stopniu ochrony posiadają:

uszczelnione obudowy,
klapki ochronne,
dodatkowe uszczelki zabezpieczające przed wodą.

Dzięki temu są odporne na pryskającą wodę z dowolnego kierunku.

Typowe zastosowania IP44:

łazienki
kuchnie
pralnie
pomieszczenia gospodarcze
garaże

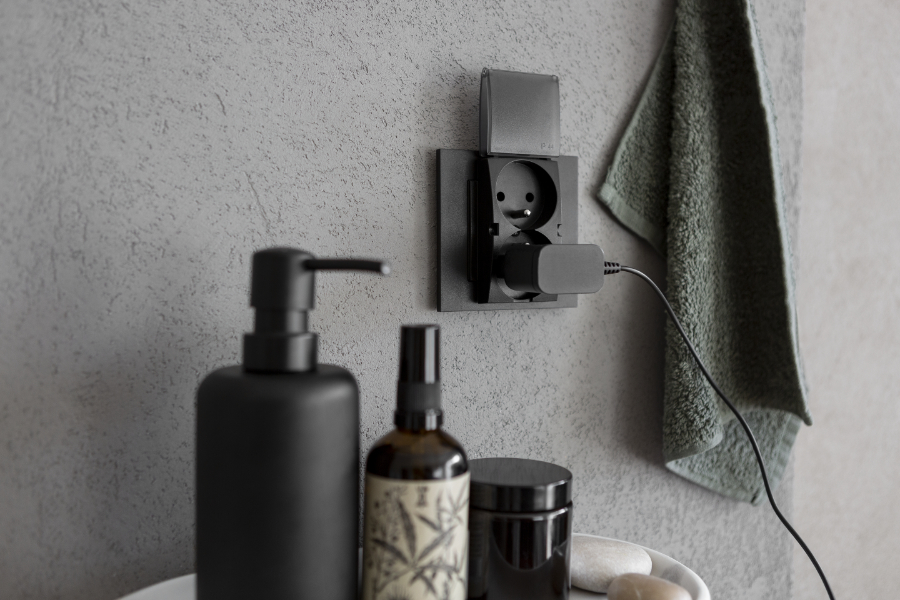

Strefy ochronne w łazience

Podczas projektowania instalacji elektrycznej w łazience należy uwzględnić strefy ochronne określone w normach instalacyjnych.

Ogólna zasada jest prosta:

im bliżej wanny lub prysznica, tym wyższy stopień IP powinien mieć osprzęt,
w bezpośredniej strefie kontaktu z wodą zaleca się IPX5 lub wyższe.

Dobór odpowiedniego IP ogranicza ryzyko zwarcia oraz zwiększa trwałość instalacji.

IP55 i IP66 – do zastosowań zewnętrznych i przemysłowych

W instalacjach zewnętrznych oraz w środowiskach o podwyższonym zapyleniu standardem są stopnie ochrony IP55 lub IP66.

Osprzęt o takich parametrach zapewnia:

szczelność przeciwpyłową,
odporność na silne strumienie wody,
większą trwałość mechaniczną.

Produkty te często wyposażone są w:

gumowe uszczelki,
szczelne klapki ochronne,
wzmocnione obudowy.

Typowe zastosowania:

tarasy
ogrody
elewacje budynków
hale warsztatowe
instalacje przemysłowe

Jak dobrać IP do pomieszczenia?

Przy doborze osprzętu instalacyjnego warto kierować się prostą zasadą: warunki środowiskowe determinują wymagany stopień ochrony.

Najczęściej stosowane poziomy IP:

Salon, sypialnia, gabinet – IP20
Suche pomieszczenia bez podwyższonej wilgotności.
Kuchnia – IP21 do IP44
W zależności od odległości od zlewu i stref narażonych na zachlapanie.
Łazienka – IP44 do IP65
Wyższy stopień ochrony wymagany bliżej wanny lub prysznica.
Taras i ogród – IP55 do IP66
Ochrona przed deszczem, kurzem i zmiennymi warunkami atmosferycznymi.
Garaż i piwnica – IP44 do IP55
Pomieszczenia o podwyższonej wilgotności i zapyleniu.

Dla instalatora oznacza to konieczność oceny miejsca montażu, poziomu wilgotności oraz ryzyka kontaktu z wodą.

Dlaczego właściwy stopień IP ma znaczenie dla bezpieczeństwa?

Dobór odpowiedniego stopnia ochrony to nie tylko kwestia trwałości osprzętu, ale przede wszystkim bezpieczeństwa użytkowników instalacji.

Zastosowanie niewłaściwego IP może prowadzić do:

korozji elementów instalacji,
zwarć elektrycznych,
uszkodzeń gniazd i łączników,
w skrajnych przypadkach – ryzyka porażenia prądem.

Przykład: gniazdo IP20 zamontowane w łazience może działać poprawnie przez pewien czas, ale wilgoć i para wodna znacząco skracają jego żywotność.

Dlatego przed wyborem osprzętu warto odpowiedzieć na jedno pytanie:

Czy miejsce montażu jest narażone na wilgoć, kurz lub kontakt z wodą?

Jeśli tak – należy zastosować wyższy stopień ochrony IP.

Podsumowanie – szybki dobór IP

IP20 – do suchych pomieszczeń mieszkalnych i biurowych
IP44 – do pomieszczeń wilgotnych, takich jak łazienka czy kuchnia
IP55 / IP66 – do instalacji zewnętrznych i środowisk o dużym zapyleniu

Właściwy dobór stopnia ochrony IP pozwala zwiększyć trwałość instalacji, bezpieczeństwo użytkowania oraz odporność osprzętu na warunki środowiskowe.

Dla instalatorów oznacza to mniej awarii, a dla kupców B2B – pewność, że zastosowany osprzęt spełni wymagania danego środowiska pracy.
