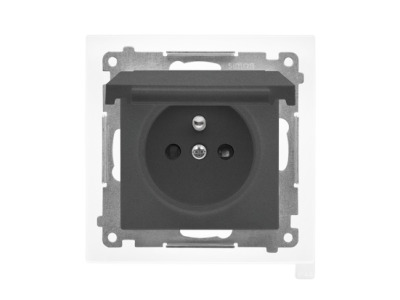

Gniazdo wtyczkowe IP44 z uszczelką (moduł) 16A 250V, szybkozłącza. Grafitowy mat Simon 55 | TGZ1BCZ.01/116 Kontakt Simon

Opis i Kluczowe Cechy

Gniazdo wtyczkowe z serii Simon 55 o numerze katalogowym TGZ1BCZ.01/116 to zaawansowany moduł osprzętu elektroinstalacyjnego, zaprojektowany z myślą o wymagających środowiskach domowych i komercyjnych. Produkt charakteryzuje się eleganckim wykończeniem w kolorze grafitowym matowym, co pozwala na estetyczną integrację z nowoczesnymi wnętrzami. Kluczowym elementem konstrukcyjnym jest zintegrowana uszczelka, która w połączeniu z odpowiednią ramką pozwala na uzyskanie stopnia ochrony IP44. Oznacza to skuteczną barierę przed bryzgami wody z dowolnego kierunku oraz przedostawaniem się ciał obcych o średnicy powyżej 1 mm.

Urządzenie zostało przystosowane do pracy pod napięciem znamionowym 250V przy prądzie znamionowym 16A, co czyni je idealnym rozwiązaniem dla standardowych obwodów zasilających. Zastosowanie nowoczesnych szybkozłączy znacząco skraca czas instalacji, eliminując konieczność użycia narzędzi do dokręcania zacisków śrubowych i gwarantując stałą siłę docisku przewodu, co przekłada się na długotrwałe i bezawaryjne połączenie elektryczne.

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa obowiązujące na rynku europejskim. Konstrukcja gniazda jest zgodna z dyrektywami niskonapięciowymi oraz standardami dotyczącymi osprzętu do użytku domowego i podobnego. Wykorzystane materiały termoplastyczne są odporne na promieniowanie UV oraz procesy starzenia, co zapewnia zachowanie parametrów izolacyjnych przez cały okres eksploatacji. Stopień ochrony IP44 jest gwarantowany przy zachowaniu zaleceń producenta dotyczących montażu w dedykowanych ramkach z uszczelnieniem.

Zastosowanie

Gniazdo Simon 55 w wersji IP44 znajduje szerokie zastosowanie w miejscach narażonych na podwyższoną wilgotność. Jest to optymalny wybór do instalacji w łazienkach (strefy bezpieczne), kuchniach, garażach oraz pomieszczeniach gospodarczych i piwnicach. Dzięki estetycznemu wykończeniu w kolorze grafitowym matowym, moduł ten jest często wybierany przez architektów do projektów biurowych i loftowych, gdzie funkcjonalność musi iść w parze z designem. Możliwość montażu w systemach wieloramkowych pozwala na tworzenie rozbudowanych zestawów zasilających i sterujących.

Wskazówki Montażowe

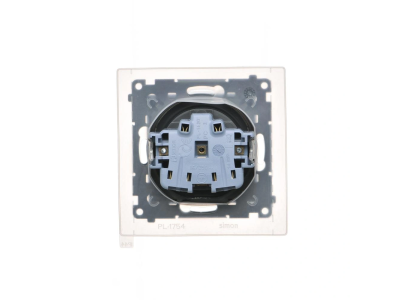

Montaż modułu TGZ1BCZ.01/116 odbywa się podtynkowo w standardowej puszce instalacyjnej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie w obwodzie jest odłączone. Przewody o przekroju od 1,5 mm² do 2,5 mm² należy odizolować na długości wskazanej na obudowie mechanizmu, a następnie wsunąć w szybkozłącza aż do wyczucia oporu. Aby zachować stopień ochrony IP44, niezbędne jest zastosowanie uszczelki dołączonej do zestawu oraz montaż w ramce przystosowanej do systemów bryzgoszczelnych. Mechanizm mocowany jest w puszce za pomocą pazurków lub wkrętów montażowych.

FAQ

• Czy gniazdo wymaga specjalnej puszki? Nie, gniazdo pasuje do standardowych puszek podtynkowych fi 60, jednak dla zachowania szczelności IP44 wymagana jest odpowiednia ramka z serii Simon 55.
• Czy szybkozłącza są bezpieczne dla przewodów typu linka? Szybkozłącza są zoptymalizowane pod kątem przewodów typu drut. W przypadku stosowania linki, zaleca się użycie tulejek zaciskowych, o ile producent dopuszcza taką konfigurację.
• Czy kolor grafitowy mat jest odporny na zarysowania? Tak, wysokiej jakości tworzywo barwione w masie wykazuje dużą odporność na codzienne użytkowanie i drobne uszkodzenia mechaniczne.
