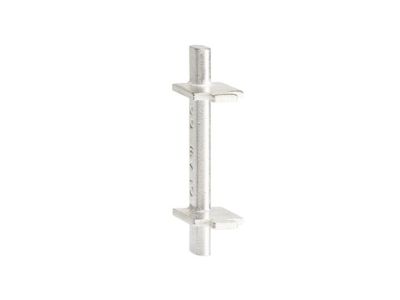

Zwora do rozłączników OS/ZLBM00, OFAW00 | 1SCA022003R9680 ABB

Alternatywny kod produktu: 1SCA022003R9680

Opis i Kluczowe Cechy

Zwora do rozłączników OS/ZLBM00, OFAW00 (numer katalogowy 1SCA022003R9680) to akcesorium zapewniające mechaniczną blokadę wkładek bezpiecznikowych w rozłącznikach. Zapobiega przypadkowemu wyjęciu wkładki pod obciążeniem, zwiększając bezpieczeństwo obsługi. Przeznaczona do współpracy z wkładkami bezpiecznikowymi o rozmiarach 000, 00, 0, 1, 2 i 3 do 630A, zgodnie z normami IEC 60269-2 i DIN VDE 0636-2.

• Mechaniczna blokada wkładek: Uniemożliwia przypadkowe wyjęcie wkładki bezpiecznikowej podczas pracy pod obciążeniem – kluczowe dla bezpieczeństwa instalacji.
• Zgodność z normami IEC 60269-2 i DIN VDE 0636-2: Gwarantuje niezawodność i bezpieczeństwo stosowania w instalacjach elektrycznych zgodnych z europejskimi standardami.
• Uniwersalność rozmiarów: Kompatybilna z wkładkami 000, 00, 0, 1, 2 i 3 (do 630A) – elastyczność w doborze wkładek odpowiednich do konkretnego obciążenia.
• Łatwość montażu i demontażu: Prosty system mocowania pozwala na szybkie założenie i zdjęcie zwory bez konieczności użycia specjalistycznych narzędzi.
• Zwiększone bezpieczeństwo obsługi: Eliminuje ryzyko porażenia prądem lub uszkodzenia instalacji spowodowane niekontrolowanym otwarciem obwodu.

Zgodność z Normami

Zwora spełnia wymogi normy IEC 60269-2 oraz DIN VDE 0636-2 dotyczące bezpieczeństwa wkładek bezpiecznikowych i rozłączników. Produkt posiada deklarację zgodności CE, co potwierdza jego zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Zwora do rozłączników OS/ZLBM00, OFAW00 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających dodatkowej ochrony przed nieprawidłowym obsługiwaniem wkładek bezpiecznikowych.

• Zabezpieczenie rozłączników w rozdzielnicach niskiego napięcia przed przypadkowym otwarciem obwodu.
• Stosowanie w instalacjach przemysłowych, gdzie konieczne jest zapewnienie maksymalnego bezpieczeństwa personelu.
• Wyposażenie rozłączników w szafach sterowniczych i tablicach rozdzielczych w budynkach użyteczności publicznej.
• Zastosowanie w systemach zasilania awaryjnego (np. UPS) wymagających niezawodnej blokady wkładek bezpiecznikowych.

Wskazówki Montażowe

Montaż zwory powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Zworę należy zamontować na wkładce bezpiecznikowej zgodnie z instrukcją producenta rozłącznika, upewniając się, że blokada jest prawidłowo zaryglowana. Po montażu należy sprawdzić, czy blokada działa prawidłowo – wkładka nie powinna dać się wyjąć bez uprzedniego zwolnienia blokady. Regularnie kontrolować stan mechaniczny zwory i jej prawidłowe działanie.

FAQ

• Czy zwora jest kompatybilna ze wszystkimi rozłącznikami OS/ZLBM00 i OFAW00? Tak, zwora 1SCA022003R9680 jest dedykowana do rozłączników OS/ZLBM00 i OFAW00, zapewniając pełną kompatybilność mechaniczną i funkcjonalną.
• Czy zwora działa z wkładkami bezpiecznikowymi powyżej 630A? Nie, zwora jest przeznaczona do wkładek o rozmiarach od 000 do 3 (maksymalnie 630A). Dla wkładek o większym prądzie należy dobrać odpowiednią zworę.
• Czy zwora wymaga dodatkowych narzędzi do montażu? Nie, zwora jest montowana bez użycia narzędzi – system blokady jest prosty i intuicyjny.
