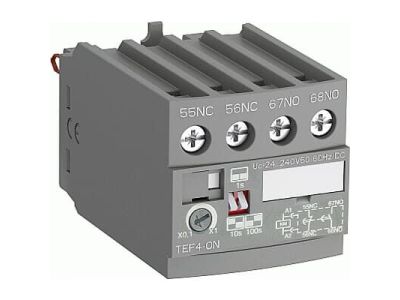

Zwłoka czasowa czołowa do AF09…AF96, 24-240V AC/DC, ON-delay, 1NO+1NC, TEF4-ON, zaciski śrubowe | 1SBN020112R1000 ABB

Alternatywny kod produktu: 1SBN020112R1000

Opis i Kluczowe Cechy

Elektroniczna zwłoka czasowa czołowa TEF4-ON (symbol 1SBN020112R1000) to kompaktowe rozwiązanie do realizacji funkcji opóźnienia czasowego w instalacjach elektrycznych. Przeznaczona do montażu czołowego na stycznikach AF09…AF96, AF, AFC lub przekaźnikach stycznikowych NF, NFC. Zasilana bezpośrednio z napięcia sterującego 24-240V AC/DC, eliminuje potrzebę stosowania dodatkowych zasilaczy. Wbudowany warystor zapewnia ochronę przed przepięciami, a mechaniczny wskaźnik stanu pracy ułatwia diagnostykę.

• Zakres napięcia zasilania 24-240V AC/DC: Uniwersalność zastosowania – kompatybilność z różnymi systemami sterowania bez konieczności stosowania dodatkowych przetwornic.
• Funkcja ON-delay (opóźnienie załączenia): Aktywacja opóźnienia następuje przy zamknięciu styku zasilającego, zapewniając precyzyjne sterowanie czasowe obwodów.
• Wyprowadzenia 1NO+1NC: Elastyczność w projektowaniu układów sterowania – możliwość realizacji różnych konfiguracji załączania i blokowania.
• Wbudowany warystor: Ochrona przeciwprzepięciowa cewki stycznika, zwiększająca trwałość układu i eliminująca potrzebę stosowania zewnętrznych ochronników.
• Mechaniczny wskaźnik stanu pracy: Natychmiastowa wizualna identyfikacja stanu timer (załączony/wyłączony), ułatwiająca uruchomienie i konserwację instalacji.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowane zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC) dla urządzeń sterowania i automatyki przemysłowej.

Zastosowanie

Zwłoka czasowa czołowa TEF4-ON znajduje zastosowanie w układach sterowania, gdzie wymagane jest opóźnione załączenie lub wyłączenie odbiornika w celu zapewnienia poprawnego działania instalacji.

• Sterowanie pompami i wentylatorami – opóźnienie zapobiega szkodliwym udarom hydraulicznym i mechanicznym.
• Układy oświetleniowe – opóźnione wyłączenie oświetlenia w magazynach i halach przemysłowych.
• Sterowanie maszynami przemysłowymi – precyzyjne ustawienie czasu opóźnienia dla procesów technologicznych.
• Systemy alarmowe i zabezpieczające – opóźnienie załączenia sygnalizacji w celu weryfikacji stanu systemu.

Wskazówki Montażowe

Montaż zwłoki czasowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie w obwodzie sterującym. Urządzenie montować czołowo na styczniku AF09…AF96, AF, AFC lub przekaźniku NF, NFC, blokując je mechanicznie. Podłączenie zasilania 24-240V AC/DC wykonać do zacisków A1-A2, a obwód sterowany podłączyć do styków 1NO-1NC. Ustawienie zakresu i czasu opóźnienia przeprowadzić za pomocą przełączników obrotowych zgodnie z dokumentacją techniczną. Po zakończeniu montażu należy przeprowadzić test funkcjonalny układu.

FAQ

• Jakie są dostępne zakresy opóźnienia czasowego? Urządzenie umożliwia regulację opóźnienia w trzech zakresach do 100 sekund, wybieranych za pomocą przełącznika. Dokładny podział zakresów nie został określony w danych – sprawdź dokumentację techniczną.
• Czy urządzenie wymaga dodatkowego zasilania? Nie – TEF4-ON zasilane jest bezpośrednio z napięcia sterującego 24-240V AC/DC, podłączanego do zacisków A1-A2.
• Czy warystor chroni również podłączone odbiorniki? Warystor zintegrowany w urządzeniu chroni wyłącznie cewkę stycznika. Dla ochrony pozostałych elementów układu zaleca się stosowanie dodatkowych zabezpieczeń przeciwprzepięciowych.
