Zwłoka czasowa czołowa do AF09…AF96, 24-240V AC/DC, OFF-delay, 1NO+1NC, TEF4-OFF, zaciski śrubowe | 1SBN020114R1000 ABB

Alternatywny kod produktu: 1SBN020114R1000

Opis i Kluczowe Cechy

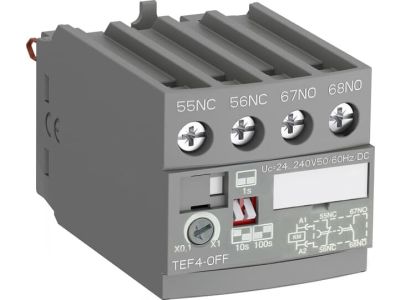

Przedni elektroniczny timer TEF4-OFF (symbol 1SBN020114R1000) przeznaczony do montażu na stycznikach serii AF, AFC oraz przekaźnikach stycznikowych NF, NFC. Zasilany bezpośrednio z cewki stycznika w szerokim zakresie napięcia 24…240 V AC/DC, realizuje funkcję opóźnienia wyłączenia (OFF-delay) bez konieczności dodatkowego zasilania sterującego. Regulowany czas opóźnienia do 100 sekund w trzech zakresach, wybieranych przełącznikiem, umożliwia precyzyjne dostosowanie do wymagań instalacji. Zintegrowany warystor zapewnia wbudowaną ochronę przeciwprzepięciową cewki stycznika, a mechaniczny wskaźnik wizualnie informuje o stanie stycznika.

• Szeroki zakres napięcia 24…240 V AC/DC: uniwersalne zasilanie z cewki stycznika bez potrzeby stosowania oddzielnego źródła – oszczędność miejsca i uproszczenie okablowania.
• Funkcja OFF-delay bez dodatkowego zasilania: timer aktywuje się po otwarciu układu, na którym zamontowany jest stycznik – idealne do opóźnionego wyłączania odbiorników.
• Trzy zakresy opóźnienia czasowego do 100 s: regulacja pokrętłem obrotowym oraz przełącznik zakresu dają elastyczność w doborze czasu opóźnienia – od ułamków sekundy do prawie 2 minut.
• Wbudowany warystor: chroni cewkę stycznika przed przepięciami, zwiększając trwałość i niezawodność całego układu sterowania.
• Mechaniczny wskaźnik stanu stycznika: ułatwia szybką wizualną kontrolę pracy urządzenia bez konieczności używania miernika.

Zgodność z Normami

Timer TEF4-OFF jest zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie obowiązujących wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Zwłoka czasowa TEF4-OFF znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnione wyłączenie odbiorników sterowanych przez styczniki. Sprawdza się w układach automatyki budynkowej i przemysłowej, eliminując potrzebę stosowania oddzielnych przekaźników czasowych.

• Opóźnione wyłączanie silników, wentylatorów i pomp po zaniku sygnału sterującego.
• Sterowanie czasem wyłączenia oświetlenia w korytarzach, halach lub na klatkach schodowych.
• Współpraca z systemami PLC i przekaźnikami programowalnymi w liniach produkcyjnych.
• Realizacja sekwencji czasowych w szafach sterowniczych, gdzie liczy się kompaktowa zabudowa na styczniku.

Wskazówki Montażowe

Montaż timera TEF4-OFF powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Timer mocuje się bezpośrednio na styczniku lub przekaźniku stycznikowym serii AF/AFC/NF/NFC, blokując go w przedniej części. Podłączenie elektryczne wykonaj przez równoległe wpięcie do zacisków cewki A1-A2 (zaciski śrubowe). Moment dokręcania oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną stycznika i timera. Po montażu sprawdź działanie funkcji opóźnienia, ustawiając żądany zakres i czas za pomocą przełącznika i pokrętła obrotowego.

FAQ

• Czy timer TEF4-OFF wymaga dodatkowego źródła zasilania do pracy w trybie opóźnienia wyłączenia? Nie. Wersja OFF-delay jest zaprojektowana tak, aby działać bez dodatkowego zasilania sterującego – czerpie energię z cewki stycznika i aktywuje się po otwarciu obwodu sterującego.
• Jakie zakresy czasowe oferuje TEF4-OFF i jak je ustawić? Urządzenie umożliwia wybór trzech zakresów (np. 0-1 s, 0-10 s, 0-100 s – dokładne wartości sprawdź w karcie katalogowej) za pomocą przełącznika, a dokładne opóźnienie reguluje się płynnie pokrętłem obrotowym.
• Czy mogę stosować timer ze stycznikami innych producentów? TEF4-OFF został zaprojektowany do współpracy ze stycznikami serii AF, AFC oraz przekaźnikami stycznikowymi NF, NFC. W przypadku innych urządzeń należy zweryfikować zgodność mechaniczną i elektryczną z dokumentacją techniczną.
