Zwieracz nożowy nieizolowany NH00 630A styki srebrzone | LNH3TMM Hager

Opis i Kluczowe Cechy

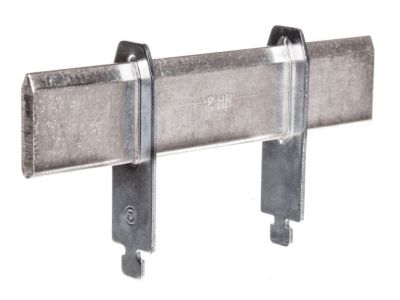

Zwieracz nożowy nieizolowany NH00 o symbolu LNH3TMM to element łączeniowy przeznaczony do stosowania w podstawach bezpiecznikowych typu NH00. Dzięki znamionowemu prądowi ciągłemu 630 A oraz srebrzonym stykom zapewnia niską rezystancję przejścia i pewne połączenie w obwodach o dużym obciążeniu. Brak izolacji oznacza, że produkt jest przeznaczony wyłącznie do zabudowy w rozdzielnicach i obudowach z dostępem dla wykwalifikowanego personelu.

• Prąd znamionowy 630 A: umożliwia bezpieczne pomostowanie obwodów o wysokim prądzie roboczym, bez ryzyka przegrzania połączeń.
• Styki srebrzone: gwarantują niską rezystancję styku, wysoką odporność na korozję i stabilną przewodność nawet przy częstych cyklach pracy.
• Typ NH00: kompatybilny z szeroką gamą podstaw bezpiecznikowych NH00, co ułatwia modernizację i wymianę w istniejących rozdzielnicach.
• Konstrukcja nożowa: zapewnia szybki i pewny montaż przez wsunięcie w odpowiednie gniazda podstawy, bez użycia narzędzi.
• Brak izolacji: produkt dedykowany do montażu wewnątrz rozdzielnic zamkniętych, zgodnie z zasadami bezpieczeństwa dla urządzeń energetyki zawodowej i przemysłowej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami dla aparatury łączeniowej niskiego napięcia. Posiada oznaczenie CE, potwierdzające spełnienie wymogów obowiązujących dyrektyw. Dokładne numery norm nie zostały podane przez producenta – zaleca się stosowanie zgodne z dokumentacją techniczną oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Zwieracz nożowy LNH3TMM jest stosowany głównie w energetyce zawodowej oraz ciężkim przemyśle, w rozdzielnicach głównych i pomocniczych. Służy do tymczasowego lub stałego pomostowania obwodów w podstawach bezpiecznikowych, m.in. w układach obejścia (bypass) czy przerwania ciągłości toru prądowego przy pracach serwisowych.

• Pomostowanie obwodów w rozdzielnicach nn w energetyce zawodowej i zakładach przemysłowych.
• Tworzenie obejść w układach zasilania awaryjnego, gdzie wymagana jest wysoka obciążalność prądowa.
• Zabezpieczenie ciągłości pracy podczas wymiany bezpieczników w podstawach NH00 (po odłączeniu napięcia).
• Stosowanie w laboratoriach i stacjach transformatorowych jako element testowych układów pomiarowych.

Wskazówki Montażowe

Montaż zwieracza może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od rozdzielnicy i sprawdzić brak napięcia. Zwieracz wsuwa się w odpowiednie gniazda podstawy NH00 – nie wymaga dokręcania ani użycia narzędzi. Należy upewnić się, że styki są czyste i odpowiednio dociśnięte. Przekrój przewodów przyłączonych do podstawy musi być dobrany do prądu znamionowego 630 A zgodnie z normami elektrycznymi.

FAQ

• Czy zwieracz jest izolowany? Nie, jest to zwieracz nieizolowany. Może być stosowany wyłącznie wewnątrz rozdzielnic zamkniętych, w których dostęp mają tylko osoby wykwalifikowane.
• Do jakich podstaw pasuje? Przeznaczony do podstaw bezpiecznikowych typu NH00 o odpowiednim rozstawie noży. Przed zakupem zaleca się sprawdzenie kompatybilności z konkretnym modelem podstawy.
• Jaki prąd można nim bezpiecznie przesyłać? Maksymalny prąd ciągły wynosi 630 A. Dla obciążeń impulsowych lub przy podwyższonej temperaturze otoczenia należy uwzględnić odpowiednie współczynniki korekcyjne.
