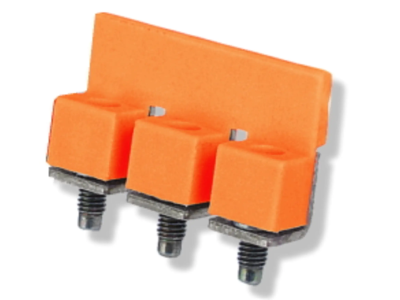

Zwieracz gwintowy zespolony, ilość połączeń. 3, dla złączek: ZSG 1-2.5N | 18221138 Simet

Opis i Kluczowe Cechy

Zwieracz gwintowy zespolony o symbolu 18221138 to element przeznaczony do łączenia trzech sąsiednich złączek typu ZSG 1-2.5N. Konstrukcja gwintowa zapewnia trwałe i przewidywalne połączenie mostkujące, eliminując konieczność stosowania dodatkowych przewodów. Trzy zintegrowane połączenia umożliwiają łączenie trzech osobnych zacisków w jeden potencjał, co znacząco przyspiesza prace montażowe w szafach sterowniczych i rozdzielnicach.

• Ilość połączeń: 3: Możliwość mostkowania trzech sąsiednich złączek ZSG 1-2.5N, co skraca czas montażu i zmniejsza liczbę elementów łączeniowych w szynie.
• Dedykowany do złączek ZSG 1-2.5N: Precyzyjne dopasowanie do określonego typu złączki gwarantuje pewne osadzenie i stabilny styk elektryczny bez ryzyka poluzowania.
• Konstrukcja gwintowa zespolona: Jednoczęściowa budowa eliminuje potrzebę składania osobnych elementów – wystarczy wkręcić zwieracz w złączki, co zapewnia powtarzalność połączeń.
• Łatwy montaż: Wkręcanie za pomocą standardowego wkrętaka – nie wymaga specjalistycznych narzędzi, a jednocześnie zapewnia kontrolowany docisk.
• Kompaktowa budowa: Niewielkie rozmiary pozwalają na oszczędność miejsca w szafie sterowniczej oraz łatwe prowadzenie przewodów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury łączeniowej oraz posiada oznaczenie CE. Przeznaczony do pracy w standardowych warunkach środowiskowych w rozdzielnicach i szafach sterowniczych. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Zwieracz gwintowy zespolony znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne łączenie potencjałów w listwach zaciskowych złączek ZSG 1-2.5N.

• Mostkowanie faz lub neutralnego w rozdzielnicach elektrycznych.
• Łączenie sygnałów sterowniczych w szafach automatyki.
• Tworzenie wspólnych linii zasilających dla kilku obwodów w instalacjach przemysłowych.
• Organizacja magistrali potencjałów w systemach oświetlenia i sterowania budynkowego.

Wskazówki Montażowe

Montaż zwieracza powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od układu. Element montuje się poprzez wkręcenie go w dedykowane gniazda złączek ZSG 1-2.5N – należy dokręcać z momentem zgodnym z dokumentacją producenta (zwykle 0,5–0,8 Nm). Przekrój przewodów podłączanych do złączek musi być dobrany do prądu obciążenia. Po zamontowaniu zaleca się sprawdzenie ciągłości połączeń miernikiem.

FAQ

• Do jakich złączek pasuje ten zwieracz? Zwieracz jest przeznaczony wyłącznie do złączek typu ZSG 1-2.5N. Nie stosować w innych modelach – może to spowodować nieprawidłowy styk.
• Ile zacisków można połączyć jednym zwieraczem? Jeden zwieracz umożliwia mostkowanie trzech sąsiednich złączek – tworzy wspólny potencjał dla trzech torów.
• Czy do montażu potrzebne są specjalne narzędzia? Wystarczy standardowy wkrętak krzyżakowy lub płaski odpowiedni do wkrętów gwintowych. Nie wymaga kluczy dynamometrycznych, jednak zalecamy kontrolę momentu dokręcania.
