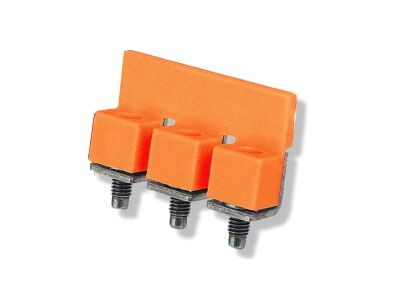

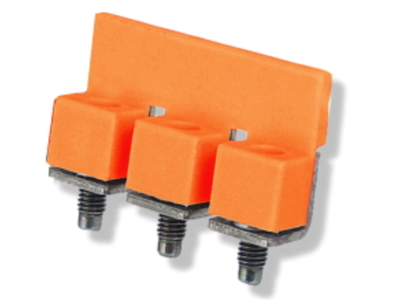

Zwieracz gwintowy zespolony, il. poł. 3, dla złączek: ZSG 1-4.0N pomarańczowy | 18321138 Simet

Opis i Kluczowe Cechy

Zwieracz gwintowy zespolony o symbolu 18321138 to element łączeniowy przeznaczony do złączek serii ZSG 1-4.0N. Wyposażony w trzy połączenia gwintowe, umożliwia pewne i powtarzalne łączenie przewodów w instalacjach elektrycznych. Pomarańczowe oznaczenie ułatwia szybką identyfikację w rozdzielnicy lub szafie sterowniczej.

• Liczba połączeń: 3: Umożliwia wykonanie trzech niezależnych zwarć gwintowych w jednym elemencie, oszczędzając miejsce i ułatwiając prowadzenie okablowania.
• Kompatybilność z złączkami ZSG 1-4.0N: Gwarantuje poprawne dopasowanie do dedykowanych listew zaciskowych o zakresie przekroju przewodów od 1 mm² do 4 mm².
• Konstrukcja gwintowa: Zapewnia trwałe i stabilne połączenie mechaniczne oraz elektryczne, odporne na wibracje i rozluźnienie podczas eksploatacji.
• Kolor pomarańczowy: Umożliwia szybkie wizualne rozróżnienie funkcji lub obwodu, co usprawnia prace serwisowe i diagnostyczne.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Jako element łączeniowy przeznaczony do stosowania w instalacjach niskiego napięcia, spełnia wymagania w zakresie bezpieczeństwa użytkowania i kompatybilności z typowymi listwami zaciskowymi stosowanymi w rozdzielnicach.

Zastosowanie

Zwieracz gwintowy zespolony znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i wielopunktowe łączenie przewodów w systemach sterowania, automatyki i dystrybucji energii.

• Łączenie sterujących obwodów sygnalizacyjnych i pomocniczych w szafach sterowniczych.
• Tworzenie punktów rozdziału zasilania dla styczników, przekaźników i innych elementów aparatury modułowej.
• Wykonywanie zwarć pomocniczych w układach automatyki budynkowej i przemysłowej.
• Instalacja w puszkach przyłączeniowych jako stałe połączenie przewodów, np. w obwodach oświetleniowych.

Wskazówki Montażowe

Montaż zwieracza powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać odpowiednio do obciążenia prądowego. Śruby zaciskowe dokręcać z momentem zalecanym przez producenta listwy zaciskowej (dla złączek ZSG 1-4.0N standardowy moment dokręcania wynosi zazwyczaj ok. 0,5–0,6 Nm – należy potwierdzić w karcie katalogowej listwy).

FAQ

• Czy zwieracz występuje w innych kolorach? Produkt jest dostępny w kolorze pomarańczowym. Dla innych kolorów należy sprawdzić inne warianty katalogowe.
• Jaka jest liczba możliwych połączeń w jednym zwieraczu? Zwieracz posiada trzy oddzielne pola połączeniowe (il. poł. 3), co pozwala na jednoczesne zwarcie trzech odcinków przewodów.
• Do jakich złączek pasuje ten zwieracz? Jest dedykowany do złączek serii ZSG 1-4.0N, czyli listew zaciskowych o zakresie przekroju przewodów 1–4 mm².
