Złączki tulejkowe w izolacji termokurczliwej z cyną lutowniczą dla przekroju 1,5-2,5mm2 (10s) | TTN-40 Trytyt

Opis i Kluczowe Cechy

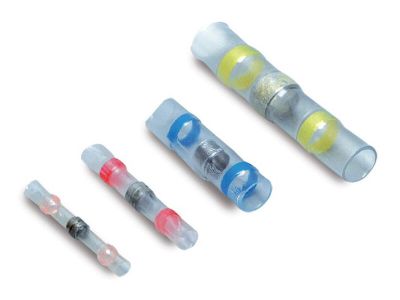

Złączki tulejkowe TTN-40 marki TRYTYT to zaawansowane rozwiązanie przeznaczone do wykonywania trwałych i hermetycznych połączeń doczołowych przewodów o przekroju znamionowym od 1,5 mm² do 2,5 mm². Konstrukcja złączki opiera się na trzech kluczowych komponentach: precyzyjnie dobranej ilości cyny lutowniczej, wysokiej jakości koszulce termokurczliwej oraz wewnętrznych pierścieniach z kleju termoplastycznego. Zastosowanie cyny lutowniczej gwarantuje niską rezystancję przejścia oraz wysoką wytrzymałość mechaniczną połączenia, eliminując ryzyko poluzowania się żył pod wpływem wibracji.

• Przezroczysta obudowa: Umożliwia pełną kontrolę wizualną nad procesem roztapiania cyny i pozycjonowaniem żył wewnątrz złączki.
• Zintegrowany klej termoplastyczny: Podczas procesu obkurczania klej aktywuje się, wypełniając wolne przestrzenie i tworząc barierę odporną na wilgoć.
• Technologia 3-w-1: Proces lutowania, izolowania i uszczelniania odbywa się jednocześnie pod wpływem jednego źródła ciepła.
• Wysoka odporność: Połączenie charakteryzuje się doskonałą izolacją elektryczną oraz odpornością na czynniki atmosferyczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Materiały użyte do produkcji złączek TTN-40 spełniają wymogi dotyczące odporności dielektrycznej oraz stabilności termicznej. Dzięki zastosowaniu cyny o odpowiedniej temperaturze topnienia, złączki są kompatybilne z powszechnie stosowanymi narzędziami grzewczymi, co minimalizuje ryzyko przegrzania izolacji przewodu przy zachowaniu pełnej dyfuzji lutowia.

Zastosowanie

Złączki TTN-40 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączenia w trudnych warunkach eksploatacyjnych. Są idealnym wyborem dla:

• Automatyki przemysłowej: Łączenie czujników i elementów wykonawczych narażonych na drgania.
• Instalacji samochodowych i jachtowych: Dzięki uszczelnieniu klejem, połączenia są odporne na korozję wywołaną wilgocią i solą.
• Napraw serwisowych: Szybkie i pewne przedłużanie przewodów bez konieczności używania tradycyjnej lutownicy i taśm izolacyjnych.
• Systemów alarmowych i monitoringu: Zapewnienie stabilnego sygnału w miejscach o zmiennej temperaturze.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy postępować zgodnie z poniższą procedurą:

• Przygotowanie żył: Odizoluj końcówki przewodów na długość około 10-15 mm, dbając o to, aby miedź była czysta i wolna od tlenków.
• Pozycjonowanie: Wsuń odizolowane końce przewodów do złączki tak, aby sploty nachodziły na siebie bezpośrednio pod pierścieniem cyny lutowniczej.
• Ogrzewanie: Używając opalarki z dyszą reflektorową, ogrzewaj złączkę, zaczynając od środka (pierścień cyny). Kontynuuj proces, aż cyna całkowicie się rozpuści i wpłynie między sploty miedzi.
• Uszczelnianie: Ogrzej końce złączki, aby klej termoplastyczny wypłynął na izolację przewodu, gwarantując pełną szczelność.
• Chłodzenie: Pozostaw połączenie do całkowitego wystygnięcia przed poddaniem go obciążeniom mechanicznym.

FAQ

1. Czy do montażu złączek TTN-40 wymagana jest zaciskarka?
Nie, złączki TTN-40 nie wymagają zaciskania mechanicznego. Połączenie elektryczne realizowane jest poprzez proces lutowania termicznego.

2. Jaka temperatura jest potrzebna do prawidłowego montażu?
Zaleca się stosowanie opalarki ustawionej na temperaturę umożliwiającą swobodne topnienie cyny (zazwyczaj powyżej 150°C dla obkurczania i ok. 250-300°C dla pełnego stopienia lutowia), przy zachowaniu ostrożności, by nie przypalić zewnętrznej koszulki.

3. Czy złączki są odporne na wodę?
Tak, dzięki zastosowaniu kleju termoplastycznego, po prawidłowym obkurczeniu złączka zapewnia stopień ochrony chroniący przed wnikaniem wilgoci i wody do wnętrza połączenia.
