Złączki tulejkowe w izolacji termokurczliwej z cyną lutowniczą dla przekroju 0,5-1,0mm2 (opak.10szt) | TTN-15 Trytyt

Opis i Kluczowe Cechy

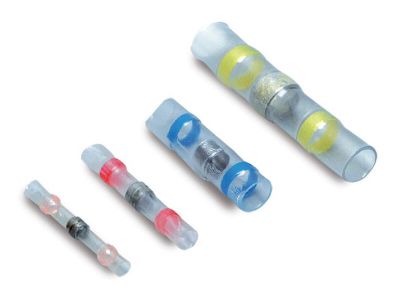

Złączki tulejkowe TTN-15 marki TRYTYT to zaawansowane rozwiązanie przeznaczone do wykonywania trwałych i hermetycznych połączeń doczołowych przewodów o przekroju znamionowym od 0,5 mm² do 1,0 mm². Konstrukcja złączki opiera się na trzech kluczowych komponentach: pierścieniu z cyny lutowniczej, koszulce termokurczliwej oraz wewnętrznych pierścieniach z kleju termoplastycznego. Dzięki zastosowaniu cyny, proces łączenia żył gwarantuje doskonałą przewodność elektryczną oraz wysoką wytrzymałość mechaniczną, eliminując ryzyko poluzowania się styku pod wpływem wibracji.

• Przezroczysta izolacja: Umożliwia pełną kontrolę wizualną nad procesem roztapiania cyny i pozycjonowaniem żył wewnątrz złączki.
• Zintegrowana cyna lutownicza: Eliminuje potrzebę stosowania dodatkowych lutownic i spoiw, upraszczając proces montażu.
• Klej termoplastyczny: Zapewnia doskonałą barierę przed wilgocią, chroniąc połączenie przed korozją i czynnikami zewnętrznymi.
• Wysoka efektywność: Proces lutowania, obkurczania i uszczelniania odbywa się jednocześnie przy użyciu jednego źródła ciepła.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach niskonapięciowych. Zastosowane materiały izolacyjne charakteryzują się odpowiednią wytrzymałością dielektryczną, a stopień ochrony uzyskany po prawidłowym obkurczeniu pozwala na stosowanie złączek w środowiskach o podwyższonej wilgotności. Złączki TTN-15 spełniają wymagania dotyczące trwałości połączeń elektrycznych w trudnych warunkach eksploatacyjnych.

Zastosowanie

Złączki TTN-15 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i odporność na warunki atmosferyczne. Są idealnym wyborem dla:

• Automatyki przemysłowej: Łączenie czujników i elementów wykonawczych w maszynach.
• Elektrotechniki pojazdowej: Naprawa wiązek elektrycznych w samochodach, łodziach i przyczepach, gdzie występuje narażenie na wodę i sól.
• Instalacji zewnętrznych: Hermetyczne łączenie przewodów w systemach oświetlenia ogrodowego lub monitoringu.
• Prac serwisowych: Szybka i pewna naprawa uszkodzonych przewodów bez konieczności używania tradycyjnej lutownicy.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie żył: Odizoluj końcówki przewodów na długość około 5-7 mm, dbając o to, aby żyły były czyste i nieutlenione.
• Pozycjonowanie: Wsuń odizolowane końce przewodów do złączki tak, aby sploty nachodziły na siebie bezpośrednio pod pierścieniem cyny.
• Ogrzewanie: Użyj opalarki z dyszą reflektorową. Ogrzewaj złączkę równomiernie, zaczynając od środka (pierścień cyny), aż do momentu jego całkowitego roztopienia i wpłynięcia w strukturę żył.
• Uszczelnienie: Kontynuuj ogrzewanie końców złączki, aż klej termoplastyczny wypłynie na krawędziach, a koszulka ściśle przylgnie do izolacji kabla.
• Chłodzenie: Pozostaw połączenie do całkowitego ostygnięcia przed poddaniem go naprężeniom mechanicznym.

FAQ

1. Jakiej temperatury należy użyć do obkurczenia złączki?
Zaleca się stosowanie opalarki ustawionej na temperaturę umożliwiającą swobodne topnienie cyny (zazwyczaj powyżej 150°C dla samej cyny, jednak temperatura strumienia powietrza powinna być wyższa, aby proces przebiegł sprawnie).

2. Czy złączki TTN-15 są odporne na wodę?
Tak, dzięki zastosowaniu kleju termoplastycznego, po prawidłowym obkurczeniu złączka tworzy szczelne połączenie odporne na wilgoć i zachlapania.

3. Czy do montażu wymagana jest zaciskarka?
Nie, złączki TTN są złączkami lutowniczymi termokurczliwymi i nie wymagają użycia prasek ani zaciskarek. Całość procesu opiera się na obróbce cieplnej.
