Złączki NSY, zacisk sprężynowy przepustowy 4 punktowy | NSYTRR24BL Schneider Electric

Opis i Kluczowe Cechy

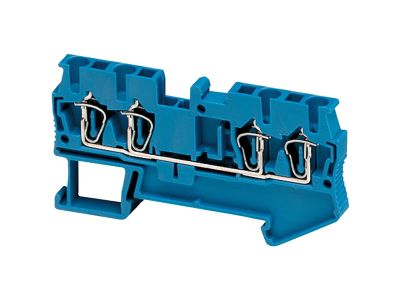

Złączka przepustowa NSYTRR24BL to czteropunktowy zacisk sprężynowy przeznaczony do montażu w rozdzielnicach na szynie DIN (TH35). Dzięki technologii sprężynowej umożliwia szybkie i pewne łączenie przewodów bez użycia narzędzi, co skraca czas instalacji i eliminuje ryzyko poluzowania połączenia pod wpływem wibracji.

• Cztery punkty przyłączeniowe: Umożliwiają podłączenie do czterech przewodów w jednej złączce, oszczędzając miejsce na szynie i upraszczając okablowanie.
• Zacisk sprężynowy: Gwarantuje stały docisk przewodu, odporność na wibracje i brak konieczności dokręcania – przewód wkłada się do gniazda aż do oporu.
• Konstrukcja przepustowa: Zapewnia ciągłość obwodu i możliwość łączenia przewodów w jednym punkcie, co ułatwia tworzenie odgałęzień.
• Montaż na szynie TH35: Standardowe mocowanie do rozdzielnic modułowych i szaf sterowniczych, kompatybilne z aparaturą modułową.
• Kompaktowa obudowa: Minimalizuje zajmowaną przestrzeń w rozdzielnicy, ułatwiając estetyczne i funkcjonalne rozmieszczenie elementów.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN dla aparatury modułowej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Złączka NSYTRR24BL znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, szczególnie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest szybkie i niezawodne łączenie przewodów.

• Łączenie przewodów w obwodach sterowania i zasilania w rozdzielnicach mieszkaniowych i przemysłowych.
• Tworzenie punktów rozdziału fazy, neutralnego lub ochronnego w szynach dystrybucyjnych.
• Instalacje w automatyce budynkowej – sterowanie oświetleniem, ogrzewaniem, wentylacją.
• Połączenia w układach sygnalizacji, bezpieczeństwa i systemach alarmowych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Złączkę montuje się na szynie DIN TH35 przez zatrzaśnięcie – nie wymaga narzędzi. Przewód należy wprowadzić do gniazda zaciskowego do oporu, bez użycia siły. Przekrój przewodów oraz typ (jednożyłowe / wielożyłowe) należy dobrać zgodnie z obciążeniem prądowym i zaleceniami producenta zawartymi w karcie katalogowej. W przypadku przewodów wielożyłowych zaleca się zastosowanie tulejek końcowych.

FAQ

• Czy złączka nadaje się do przewodów wielożyłowych? Tak, zacisk sprężynowy jest przystosowany do przewodów jedno- i wielożyłowych o odpowiednim przekroju. W przypadku przewodów wielożyłowych dla optymalnego docisku zaleca się stosowanie tulejek końcowych. Dokładny zakres przekrojów podano w dokumentacji technicznej produktu.
• Jaki jest stopień ochrony (IP) tej złączki? Produkt przeznaczony jest do montażu w rozdzielnicach, gdzie typowo obowiązuje stopień ochrony IP20 (sucha obudowa). Konkretny stopień ochrony wynika z obudowy rozdzielnicy – sama złączka nie posiada deklarowanego IP.
• Czy w jednym punkcie można łączyć przewody o różnych przekrojach? Aby zapewnić równomierny docisk i pewność połączenia, zaleca się stosowanie przewodów o jednakowym przekroju. W przypadku konieczności połączenia różnych przekrojów należy skonsultować się z dokumentacją techniczną producenta.
