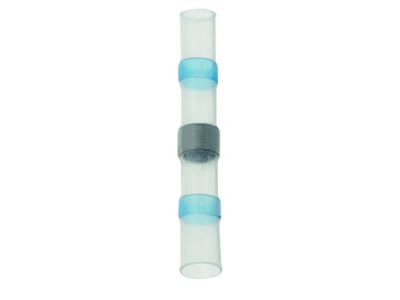

Złączka z cyną lutowniczą w izolowana PLVSSI0515 0,5-1,5mm2 (opak 100szt) 054962 | 05104513 PROTEC.class

Alternatywny kod produktu: 054962

Opis i Kluczowe Cechy

Złączka z cyną lutowniczą PLVSSI0515 (symbol 05104513) przeznaczona do trwałego łączenia przewodów drutowych w instalacjach budynków. Wykonana z miedzi Cu-ETP zgodnie z EN13600, ocynkowana galwanicznie. Dwie warstwy izolacji z wewnętrznym klejem termoplastycznym zapewniają wodoszczelne połączenie po skurczeniu w temperaturze +100°C. Dostarczana w opakowaniu 100 sztuk, w kolorze niebieskim.

• Zakres przekroju przewodów 0,5–1,5 mm²: uniwersalne zastosowanie do typowych przewodów instalacyjnych bez konieczności stosowania redukcji.
• Wytrzymałość na przebicie 30 kV/mm: wysoka izolacyjność elektryczna zapewniająca bezpieczeństwo w obwodach sieciowych.
• Wodoszczelne połączenie po skurczeniu: dwuwarstwowa izolacja z klejem termoplastycznym chroni przed wilgocią i korozją, zwiększając trwałość złącza.
• Wytrzymałość na rozciąganie 27 MPa i rozciągliwość 450%: mechaniczna odporność na obciążenia i odkształcenia podczas montażu i eksploatacji.
• Skurcz wzdłużny maks. 10%: precyzyjne i powtarzalne skracanie izolacji, ułatwiające kontrolę długości połączeń.

Zgodność z Normami

W udostępnionych danych nie wskazano konkretnych norm. Produkt wykonany jest z miedzi Cu-ETP zgodnie z EN13600. Zaleca się stosowanie złączki zgodnie z ogólnymi przepisami instalacyjnymi oraz zasadami sztuki inżynierskiej.

Zastosowanie

Złączka PLVSSI0515 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, izolowane i wodoszczelne połączenie przewodów – szczególnie w instalacjach wewnątrz budynków, puszkach rozgałęźnych i tablicach rozdzielczych.

• Łączenie przewodów w obwodach oświetleniowych, gniazd wtyczkowych i zasilania ogólnego.
• Naprawa i przedłużanie przewodów w istniejących instalacjach pod tynkiem lub w puszkach.
• Wykonywanie odgałęzień w instalacjach o podwyższonej wilgotności (pomieszczenia mokre, łazienki, kuchnie) – dzięki wodoszczelności po skurczeniu.
• Montaż w aparaturze rozdzielczej i sterowniczej jako element łączący przewody sygnałowe i zasilające.

Wskazówki Montażowe

Montaż może wykonywać wyłącznie osoba posiadająca odpowiednie kwalifikacje SEP, po bezwzględnym odłączeniu napięcia. Zaciskanie należy wykonać dedykowaną praską PCIK z siłą i matrycą dostosowaną do przekroju 0,5–1,5 mm². Po zaciśnięciu złącze podgrzać (np. opalarką) do temperatury +100°C, aby termokurczliwa izolacja otuliła przewód i uszczelniła połączenie. Przed montażem sprawdzić, czy przewody są odizolowane na odpowiednią długość i czyste. Przekrój przewodów powinien mieścić się w zakresie nominalnym złączki.

FAQ

• Czy złączka jest wodoszczelna po skurczeniu? Tak, dzięki dwóm warstwom izolacji z wewnętrznym klejem termoplastycznym, po skurczeniu w temperaturze +100°C powstaje połączenie wodoszczelne.
• Jaki jest dopuszczalny zakres przekroju przewodów? Według oznaczenia modelu PLVSSI0515 złączka przeznaczona jest do przewodów o przekroju 0,5–1,5 mm². Należy stosować się do tego zakresu, aby zapewnić prawidłowe zaciśnięcie i izolację.
• Czy potrzebuję specjalnej praski do montażu? Tak, producent zaleca stosowanie dedykowanej praski PCIK. Użycie nieodpowiedniego narzędzia może prowadzić do nieprawidłowego zaciśnięcia i obniżenia bezpieczeństwa połączenia.
