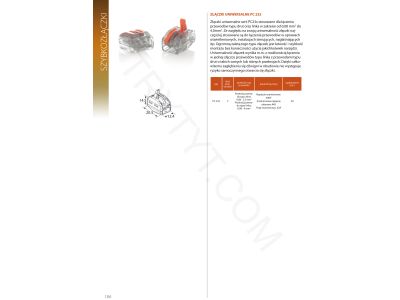

Złączka uniwersalna z dźwignią PC-232, 2-torowa drut/linka, 0,2-4mm2, 32A, 600V (opak=50szt) | PC-232 Trytyt

Opis i Kluczowe Cechy

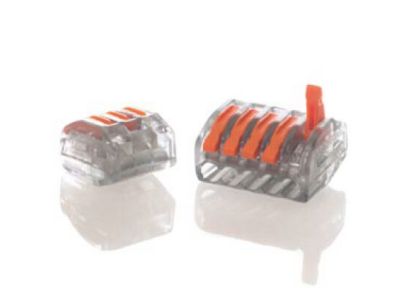

Złączka uniwersalna PC-232 marki TRYTYT to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o maksymalnej wydajności i bezpieczeństwie połączeń. Wyposażona w innowacyjny mechanizm dźwigniowy, pozwala na błyskawiczne i beznarzędziowe łączenie przewodów typu drut oraz linka. Przekrój znamionowy obsługiwanych przewodów mieści się w szerokim zakresie od 0,2 mm² do 4 mm², co czyni ten komponent niezwykle wszechstronnym w codziennej pracy instalatora. Dzięki obciążalności prądowej wynoszącej 32A oraz napięciu znamionowemu do 600V, złączka gwarantuje stabilną pracę nawet w wymagających obwodach mocy.

• Transparentna obudowa: Wykonana z wysoce przezroczystego poliwęglanu, umożliwia precyzyjną kontrolę wzrokową poprawności wprowadzenia przewodu i styku.
• Materiał samogasnący: Tworzywo spełnia rygorystyczną normę palności UL 94V-2, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego instalacji.
• Mechanizm dźwigniowy: Zapewnia trwały docisk i eliminuje ryzyko poluzowania się styku pod wpływem drgań, co jest kluczowe w systemach przemysłowych.
• Identyfikacja wizualna: Kolorowe wstawki ułatwiają szybkie rozpoznanie typu złączki w gęsto upakowanych puszkach instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami branżowymi. Kluczowym aspektem jest zgodność z normą UL 94V-2, która definiuje właściwości samogasnące materiałów izolacyjnych, ograniczając rozprzestrzenianie się płomienia. Złączka PC-232 spełnia wymagania dotyczące osprzętu do instalacji elektrycznych niskiego napięcia, co potwierdza jej niezawodność w profesjonalnych zastosowaniach budowlanych i przemysłowych.

Zastosowanie

Złączka PC-232 znajduje szerokie zastosowanie wszędzie tam, gdzie liczy się czas montażu i pewność połączenia. Jest idealnym wyborem do:

• Wykonywania instalacji elektrycznych w budownictwie mieszkaniowym i komercyjnym (łączenie obwodów oświetleniowych i gniazdowych).
• Budowy systemów bezpieczeństwa, alarmowych oraz przeciwpożarowych, gdzie wymagana jest wysoka trwałość styków.
• Prac elektroinstalacyjnych w puszkach podtynkowych i natynkowych, gdzie ograniczona przestrzeń wymaga kompaktowych rozwiązań.
• Łączenia przewodów o różnych strukturach (np. przejście z sztywnego drutu na elastyczną linkę w oprawach oświetleniowych).

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację należy zdjąć na długości wskazanej na obudowie złączki (zazwyczaj ok. 10-11 mm), dbając o to, by nie uszkodzić żyły miedzianej.
• Obsługa dźwigni: Podnieś dźwignię do pozycji pionowej, wprowadź odizolowany przewód do oporu w otwór wejściowy, a następnie opuść dźwignię do pozycji wyjściowej.
• Weryfikacja: Dzięki transparentnej obudowie sprawdź, czy przewód został wsunięty do końca i czy izolacja nie została przycięta przez mechanizm zaciskowy.
• Organizacja: W jednej złączce PC-232 (2-torowej) można połączyć dwa przewody o tym samym potencjale.

FAQ

1. Czy złączka PC-232 może być używana do łączenia miedzi z aluminium?
Złączka jest dedykowana do przewodów miedzianych. W przypadku łączenia z aluminium zaleca się stosowanie odpowiednich past stykowych zapobiegających utlenianiu.

2. Czy można wielokrotnie otwierać i zamykać dźwignię?
Tak, mechanizm dźwigniowy jest przystosowany do wielokrotnego użytku, co pozwala na łatwą rekonfigurację instalacji bez konieczności wymiany złączki na nową.

3. Jaka jest maksymalna temperatura pracy?
Zastosowane tworzywo samogasnące zapewnia bezpieczną pracę w standardowych temperaturach instalacyjnych, zgodnie z klasyfikacją UL 94V-2.
