Złączka uniwersalna do przewodów jedno- i wielodrutowych 0,08-2,5mm, 5-tor ZU-405, szara | 85125000 Simet

Opis i Kluczowe Cechy

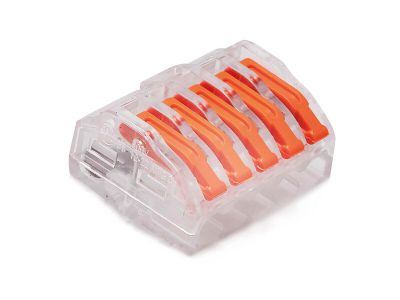

Złączka uniwersalna ZU-405 o symbolu 85125000 to pięciotorowe rozwiązanie do łączenia przewodów jedno- i wielodrutowych. Prąd znamionowy 24A oraz napięcie znamionowe 230V pozwalają na bezpieczne stosowanie w typowych obwodach instalacji niskiego napięcia. Kompaktowe wymiary 12x20x14 mm ułatwiają montaż w ciasnych przestrzeniach puszek i rozdzielnic.

• Prąd znamionowy 24 A: umożliwia obsługę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania złącza.
• Zakres przekrojów przewodów 0,08–2,5 mm²: obsługuje zarówno cienkie przewody sygnałowe, jak i grubsze przewody zasilające, co zapewnia wszechstronność zastosowania.
• Łączenie przewodów aluminiowych i miedzianych (Al/Cu): dedykowana do bezpiecznego łączenia różnych materiałów bez konieczności stosowania dodatkowych adapterów.
• 5 niezależnych torów: umożliwia wygodne rozgałęzianie lub łączenie kilku obwodów w jednym punkcie, oszczędzając miejsce w rozdzielnicy.
• Kompaktowa obudowa 12x20x14 mm: idealna do montażu w ciasnych puszkach lub na szynie TH35 z użyciem dedykowanych uchwytów (brak w zestawie).

Zgodność z Normami

Złączka została zaprojektowana zgodnie z wymaganiami obowiązujących dyrektyw niskonapięciowych oraz standardów branżowych dla łączników instalacyjnych. Posiada oznakowanie CE potwierdzające zgodność z normami europejskimi. Przeznaczona do stosowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Złączka ZU-405 sprawdzi się wszędzie tam, gdzie potrzebne jest niezawodne i trwałe połączenie przewodów o małych i średnich przekrojach. Dzięki konstrukcji umożliwiającej łączenie aluminium z miedzią jest szczególnie przydatna w modernizacjach starszych instalacji.

• Łączenie przewodów w puszkach rozgałęźnych i instalacyjnych w budynkach mieszkalnych i komercyjnych.
• Rozdzielnice niskiego napięcia – do przyłączania obwodów odbiorczych i sterujących.
• Automatyka budynkowa (BMS) – łączenie przewodów czujników, siłowników i sterowników.
• Łączenie przewodów aluminiowych z miedzianymi w punktach przejścia między różnymi typami instalacji.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Przewody należy odizolować na odpowiednią długość (zgodnie z zaleceniami producenta) i wsunąć do zacisków aż do oporu. Moment dokręcania śrub – stosować się do dokumentacji technicznej (brak w źródle danych). Przekrój przewodów dobrać do prądu obciążenia oraz wymogów normy PN-HD 60364. Po zmontowaniu skontrolować siłę zacisku pociągając za każdy przewód.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? Tak, jest przeznaczona do łączenia zarówno przewodów aluminiowych, jak i miedzianych (Al/Cu) w przekroju 0,08–2,5 mm².
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Maksymalny przekrój dla przewodów jedno- i wielodrutowych wynosi 2,5 mm².
• Czy złączkę można montować w puszce bez szyny DIN? Tak, dzięki kompaktowym wymiarom 12x20x14 mm nadaje się do montażu w puszkach instalacyjnych – można ją zamocować za pomocą wkrętów lub przykręcić do podłoża (brak dedykowanego systemu w zestawie).
