Złączka termokurczliwa z tulejką z cyny lutowniczej TTN-60 (10szt) | TTN-60 Trytyt

Opis i Kluczowe Cechy

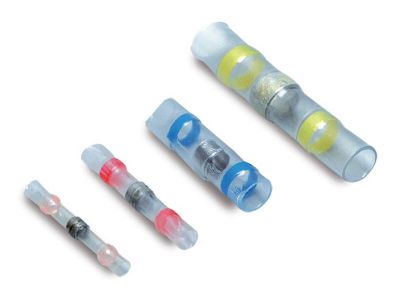

Złączka termokurczliwa z tulejką z cyny lutowniczej TTN-60 marki TRYTYT to zaawansowane rozwiązanie przeznaczone do wykonywania trwałych i hermetycznych połączeń przewodów elektrycznych. Konstrukcja złączki opiera się na trzech kluczowych komponentach: precyzyjnej tulejce z cyny lutowniczej, transparentnej koszulce termokurczliwej oraz pierścieniach z kleju termoplastycznego. Główną zaletą modelu TTN-60 jest możliwość jednoczesnego lutowania, izolowania i uszczelniania połączenia w trakcie jednego procesu nagrzewania.

• Cyna lutownicza: Odpowiada za stworzenie trwałego, metalicznego połączenia żył, co gwarantuje minimalną rezystancję styku i wysoką wytrzymałość mechaniczną.
• Transparentna obudowa: Przezroczysta rurka termokurczliwa umożliwia instalatorowi stałą kontrolę wizualną nad procesem roztapiania cyny i prawidłowym ułożeniem żył.
• Klej termoplastyczny: Zintegrowane pierścienie klejowe topią się pod wpływem temperatury, wypełniając wolne przestrzenie i tworząc barierę odporną na wilgoć oraz czynniki zewnętrzne.
• Efektywność pracy: Zastosowanie złączek TTN-60 znacząco skraca czas montażu w porównaniu do tradycyjnych metod lutowania i izolowania taśmami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach niskonapięciowych. Materiały użyte do produkcji koszulki termokurczliwej charakteryzują się odpowiednią wytrzymałością dielektryczną, a zastosowany stop lutowniczy spełnia normy dotyczące przewodności elektrycznej. Złączki TTN-60 są zgodne z dyrektywami środowiskowymi, co jest kluczowe przy realizacji projektów wymagających certyfikacji i wysokiej jakości komponentów.

Zastosowanie

Złączki doczołowe TTN-60 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest pewne połączenie odporne na trudne warunki środowiskowe. Są idealnym wyborem dla:

• Automatyki przemysłowej: Łączenie czujników i elementów wykonawczych w miejscach narażonych na wibracje.
• Elektrotechniki pojazdowej: Naprawa wiązek elektrycznych w samochodach, łodziach i maszynach budowlanych, gdzie występuje ryzyko kontaktu z wodą.
• Instalacji zewnętrznych: Zabezpieczanie połączeń w systemach oświetlenia ogrodowego lub monitoringu CCTV.
• Prac serwisowych: Szybka naprawa przerwanych obwodów bez konieczności używania klasycznej lutownicy kolbowej w trudno dostępnych miejscach.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia przy użyciu złączek TTN-60, należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie żył: Należy zdjąć izolację z końcówek przewodów na odpowiednią długość, a następnie skręcić żyły ze sobą, aby zapewnić ich stabilność wewnątrz tulejki.
• Pozycjonowanie: Wsunąć przewody do złączki tak, aby odizolowane części spotkały się bezpośrednio pod pierścieniem cyny lutowniczej.
• Nagrzewanie: Zaleca się użycie opalarki z dyszą reflektorową. Proces należy rozpocząć od środka (topienie cyny), a następnie ogrzać końce złączki, aby aktywować klej termoplastyczny i obkurczyć rurkę na izolacji kabla.
• Chłodzenie: Po zakończeniu nagrzewania należy pozostawić połączenie do całkowitego ostygnięcia i zastygnięcia cyny przed poddaniem go naprężeniom mechanicznym.

FAQ

1. Czy do montażu złączki TTN-60 wymagana jest zaciskarka?
Nie, złączki typu TTN nie wymagają użycia prasek ani zaciskarek. Połączenie mechaniczne i elektryczne realizowane jest poprzez proces lutowania termicznego.

2. Jaka temperatura jest potrzebna do prawidłowego obkurczenia złączki?
Temperatura powinna być wystarczająca do stopienia cyny (zazwyczaj powyżej 140-160°C). Należy jednak uważać, aby nie przegrzać nadmiernie koszulki zewnętrznej, co mogłoby doprowadzić do jej zwęglenia.

3. Czy połączenie jest wodoszczelne?
Tak, dzięki zastosowaniu kleju termoplastycznego na końcach złączki, po prawidłowym obkurczeniu uzyskuje się szczelne połączenie chroniące przed wnikaniem wilgoci i korozją żył.
