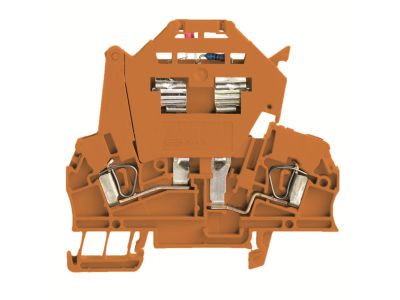

Złączka szynowa z bezpiecznikiem ZSI 2.5/LD 60AC OR | 1082370000 Weidmuller

Opis i Kluczowe Cechy

Przedstawiamy złączkę szynową z bezpiecznikiem ZSI 2.5/LD 60AC OR (symbol 1082370000). Urządzenie zaprojektowano do bezpiecznego zabezpieczania obwodów elektrycznych prądu przemiennego. Parametry wynikające z nazwy: prąd znamionowy 60 A AC, maksymalny przekrój przewodów 2,5 mm². Kolor pomarańczowy (OR) ułatwia szybką identyfikację w rozdzielnicy.

• Prąd znamionowy 60 A AC: umożliwia zabezpieczanie obwodów o znacznym obciążeniu bez ryzyka przeciążenia w normalnych warunkach pracy.
• Przekrój przewodów do 2,5 mm²: pozwala na podłączenie typowych przewodów instalacyjnych stosowanych w obwodach odbiorczych.
• Wbudowany bezpiecznik: zapewnia ochronę przed skutkami przeciążenia i zwarcia w jednym kompaktowym module, oszczędzając miejsce na szynie.
• Montaż na szynie TH35: gwarantuje szybki i pewny montaż w rozdzielnicach modułowych oraz szafach sterowniczych.
• Kolor pomarańczowy (OR): wyraźne oznaczenie ułatwiające identyfikację podczas serwisu i konserwacji instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN zapewniającymi bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Złączka szynowa z bezpiecznikiem znajduje zastosowanie wszędzie tam, gdzie wymagane jest kompaktowe zabezpieczenie obwodu z możliwością łatwego montażu na szynie. Idealna do:

• Zabezpieczania obwodów odbiorników przemysłowych i domowych w rozdzielnicach głównych i podrozdzielnicach.
• Ochrony linii zasilających w szafach sterowniczych i automatyce budynkowej.
• Jako element zabezpieczający w instalacjach tymczasowych lub rozdzielnicach warsztatowych.
• Tam, gdzie potrzebne jest połączenie funkcji złącza szynowego i bezpiecznika w jednym module.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie znajduje się pod napięciem. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Momenty dokręcania zacisków oraz dopuszczalny przekrój przewodów należy dostosować do danych podanych w dokumentacji producenta – dla tego modelu maksymalny przekrój wynosi 2,5 mm². Przekrój przewodów dobieraj do prądu znamionowego zabezpieczenia (60 A).

FAQ

• Czy bezpiecznik w złączce jest wymienny? Tak, bezpiecznik można wymienić po odłączeniu napięcia. Należy stosować wkładki bezpiecznikowe o prądzie znamionowym 60 A AC, zgodne z typem zastosowanym przez producenta.
• Jaki jest stopień ochrony (IP) złączki? Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się stopień ochrony IP20 – brak danych producenta o wyższym IP, dlatego montaż dopuszczalny wyłącznie w suchych pomieszczeniach, w obudowach o odpowiedniej klasie szczelności.
• Czy złączkę można stosować w obwodach prądu stałego? Nazwa wskazuje na przeznaczenie do prądu przemiennego (AC – 60AC). W przypadku prądu stałego parametry mogą się różnić, dlatego przed zastosowaniem w DC sprawdź zalecenia producenta.
