Złączka szynowa z bezpiecznikiem ZSI 2.5/LD 120AC SW | 1315900000 Weidmuller

Opis i Kluczowe Cechy

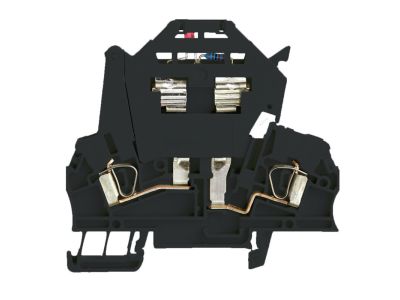

Złączka szynowa z bezpiecznikiem ZSI 2.5/LD 120AC SW (symbol 1315900000) przeznaczona jest do montażu na szynie DIN w rozdzielnicach elektrycznych. Umożliwia bezpieczne zabezpieczenie obwodu poprzez zastosowanie wkładki bezpiecznikowej. Model przystosowany jest do przewodów o przekroju do 2.5 mm² oraz napięcia 120 V AC. Kompaktowa konstrukcja ułatwia instalację w ograniczonej przestrzeni szafy sterowniczej.

• Napięcie znamionowe 120 V AC: Gwarantuje bezpieczną pracę w obwodach prądu przemiennego o standardowym napięciu.
• Przekrój przewodu do 2.5 mm²: Umożliwia podłączenie typowych przewodów instalacyjnych bez konieczności stosowania dodatkowych zacisków.
• Wbudowane gniazdo bezpiecznikowe: Pozwala na szybką wymianę wkładki bezpiecznikowej w razie przepięcia lub przeciążenia.
• Montaż na szynie DIN TH35: Zapewnia łatwe i stabilne osadzenie w rozdzielnicy zgodnie z powszechnym standardem.
• Kolor czarny (SW): Ułatwia identyfikację wizualną w trudno dostępnych miejscach szafy.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z europejskimi standardami dla osprzętu modułowego. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa użytkowania. Montaż i użytkowanie powinny odbywać się w warunkach określonych przez producenta.

Zastosowanie

Złączka szynowa z bezpiecznikiem znajduje zastosowanie w instalacjach wymagających punktowej ochrony zwarciowej lub przeciążeniowej. Sprawdza się w następujących scenariuszach:

• Zabezpieczanie obwodów sterowniczych i sygnalizacyjnych w szafach rozdzielczych.
• Separacja i ochrona linii zasilających przekaźniki, styczniki oraz moduły PLC.
• Tworzenie bezpiecznych odgałęzień w szynie DIN dla odbiorników niskiego napięcia (np. 120 V AC).
• Stosowanie w automatyce budynkowej jako element zabezpieczenia obwodów oświetleniowych lub siłowników.

Wskazówki Montażowe

Montaż i demontaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Złączkę mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy podłączać z użyciem odpowiedniego narzędzia, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu obwodu oraz parametrów wkładki bezpiecznikowej.

FAQ

• Jaki bezpiecznik można zastosować w tej złączce? Złączka przeznaczona jest do standardowych wkładek bezpiecznikowych (np. topikowych) o napięciu nie wyższym niż 120 V AC. Prąd znamionowy wkładki należy dobrać do zabezpieczanego obwodu, kierując się normami instalacyjnymi.
• Jaki stopień ochrony ma złączka? Producent nie podaje szczegółowych danych IP. Złączka montowana jest wewnątrz rozdzielnicy, gdzie typowo występuje stopień ochrony IP20 (brak ochrony przed wilgocią) – zaleca się stosowanie w suchym otoczeniu szaf elektrycznych.
• Czy złączka posiada podświetlenie sygnalizacyjne? Nie, model ZSI 2.5/LD 120AC SW (1315900000) nie jest wyposażony w diodę LED ani inne elementy sygnalizacyjne. Stan zadziałania bezpiecznika można sprawdzić wizualnie po wyjęciu wkładki.
