Złączka szynowa z bezpiecznikiem ZSI 2.5/5X25 | 1730900000 Weidmuller

Opis i Kluczowe Cechy

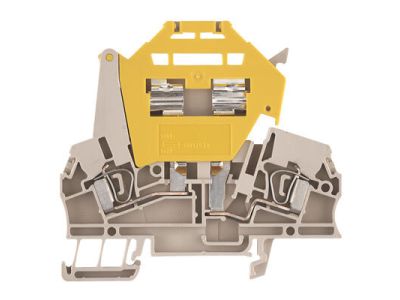

Złączka szynowa z bezpiecznikiem ZSI 2.5/5X25 (symbol 1730900000) to kompaktowe rozwiązanie do zabezpieczania obwodów elektrycznych w rozdzielnicach. Przeznaczona do montażu na szynie TH35, umożliwia szybki montaż i wymianę wkładki bezpiecznikowej. Jej konstrukcja pozwala na oszczędność miejsca w szafie sterowniczej, a zastosowanie wkładek topikowych zapewnia niezawodną ochronę przeciążeniową i zwarciową.

• Montaż na szynie TH35: Łatwa instalacja w standardowych rozdzielnicach modułowych i szafach sterowniczych.
• Obsługa wkładek bezpiecznikowych: Wbudowany uchwyt umożliwia szybką wymianę wkładki bez użycia narzędzi.
• Kompaktowa obudowa: Niewielkie wymiary pozwalają zaoszczędzić miejsce na szynie montażowej.
• Oznaczenie ZSI 2.5/5X25: Przeznaczona do wkładek topikowych o wymiarach 5x25 mm – szczegółowe parametry wkładki należy dobrać do zabezpieczanego obwodu.
• Zgodność z normami europejskimi: Produkt spełnia wymogi dyrektyw unijnych i posiada certyfikat CE.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Szczegółowe informacje dotyczące konkretnych norm (np. IEC/EN) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa z bezpiecznikiem sprawdza się w instalacjach przemysłowych i budynkowych jako element zabezpieczający odbiorniki i obwody sterowania.

• Zabezpieczanie obwodów sterowania maszyn i urządzeń.
• Ochrona obwodów sygnalizacyjnych oraz oświetleniowych przed przeciążeniem i zwarciem.
• Stosowanie w tablicach rozdzielczych jako bezpiecznikowa ochrona linii odbiorczych.
• Zastosowanie w automatyce budynkowej i systemach sterowania (PLC, sterowniki).

Wskazówki Montażowe

Montaż złączki szynowej z bezpiecznikiem może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie TH35 (DIN). Przekrój podłączanych przewodów należy dobrać do prądu znamionowego wkładki bezpiecznikowej stosowanej w złączce. Moment dokręcania zacisków oraz szczegóły dotyczące obróbki przewodów – patrz instrukcja producenta.

FAQ

• Jaką wkładkę bezpiecznikową stosować? Złączka przeznaczona jest do wkładek topikowych o wymiarach 5x25 mm (oznaczenie 5X25 w nazwie). Typ i prąd znamionowy wkładki należy dobrać do parametrów zabezpieczanego obwodu – zalecamy sprawdzenie w karcie katalogowej producenta.
• Czy złączka nadaje się do montażu na szynie TH35? Tak, standardowy montaż na szynie 35 mm (TH35) zgodny z profilem DIN. Złączka zatrzaskuje się na szynie bez użycia narzędzi.
• Jaki jest stopień ochrony złączki? Dokładny stopień ochrony (IP) należy sprawdzić w dokumentacji technicznej. Dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się zazwyczaj IP20 – w przypadku montażu w suchych pomieszczeniach wewnętrznych.
