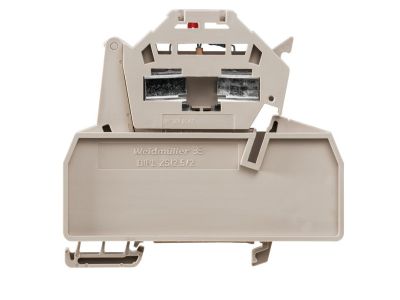

Złączka szynowa z bezpiecznikiem ZSI 2.5/2/LD 250AC | 1616500000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem typu ZSI 2.5/2/LD 250AC (symbol 1616500000) przeznaczona jest do montażu na szynie TH35. Zaprojektowana do zabezpieczania obwodów w instalacjach przemysłowych i budynkowych. Dzięki prądowi znamionowemu 2,5 A oraz napięciu 250 V AC zapewnia skuteczną ochronę przeciążeniową i zwarciową w obwodach o małym poborze mocy. Konstrukcja 2-biegunowa umożliwia jednoczesne zabezpieczenie przewodu fazowego i neutralnego w jednym module.

• Prąd znamionowy 2,5 A: Odpowiedni do zabezpieczania obwodów sterowania, czujników, przekaźników i innych odbiorników o niewielkim poborze prądu.
• Napięcie 250 V AC: Przystosowana do typowych instalacji jednofazowych, gwarantuje bezpieczną pracę przy napięciu sieciowym.
• Konstrukcja 2-biegunowa: Pozwala na zabezpieczenie obu przewodów linii (faza + neutralny) w jednym module, oszczędzając miejsce na szynie.
• Montaż na szynę TH35: Szybki i pewny montaż w rozdzielnicach modułowych, zgodny z popularnym standardem DIN.
• Kompaktowa budowa: Zajmuje minimalną ilość miejsca w rozdzielnicy, ułatwiając uporządkowanie instalacji.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa z bezpiecznikiem ZSI sprawdza się w miejscach wymagających lokalnego zabezpieczenia obwodów sterowniczych i sygnalizacyjnych. Stosowana głównie w szafach sterowniczych i rozdzielnicach.

• Zabezpieczanie obwodów sterowania styczników, przekaźników i sterowników PLC.
• Ochrona czujników przemysłowych, enkoderów i innych urządzeń pomiarowych.
• Zabezpieczenie obwodów sygnalizacji świetlnej i dźwiękowej w automatyce budynkowej.
• Jako bezpiecznik odciążający w obwodach zasilania małych odbiorników w rozdzielnicach.

Wskazówki Montażowe

Montaż należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od szyny. Złączkę montuje się na szynie TH35 (DIN). Przekrój przewodów dobrać do prądu znamionowego bezpiecznika (zalecany przekrój 1,5–2,5 mm²). Moment dokręcania zacisków zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić sprawność wkładki topikowej.

FAQ

• Jaki rodzaj wkładki topikowej zastosowano w złączce? Złączka przystosowana jest do wkładek topikowych o prądzie znamionowym 2,5 A (typ wkładki zależny od producenta, zaleca się stosowanie oryginalnych wkładek Weidmüller lub zgodnych).
• Czy złączka posiada sygnalizację przepalenia bezpiecznika? Wersja LD może być wyposażona w diodę LED sygnalizującą stan bezpiecznika – szczegóły należy sprawdzić w karcie katalogowej producenta.
• Jaki jest stopień ochrony obudowy? Dla aparatury montowanej na szynie w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed dotykiem palcem). Dokładną wartość podaje producent w dokumentacji.
