Złączka szynowa z bezpiecznikiem ZDL 2.5/SI/DU/PE LD250V | 1763220000 Weidmuller

Opis i Kluczowe Cechy

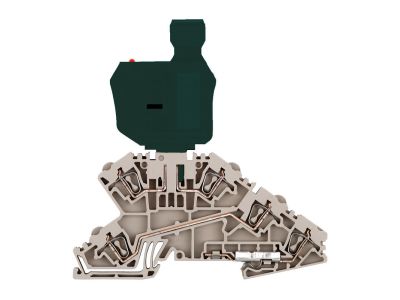

Złączka szynowa z bezpiecznikiem Weidmüller ZDL 2.5/SI/DU/PE LD250V (symbol 1763220000) to kompaktowe rozwiązanie do bezpiecznego zabezpieczania obwodów w rozdzielnicach. Dzięki zintegrowanemu bezpiecznikowi i napięciu znamionowemu 250 V umożliwia szybkie wyłączanie przeciążeniowe i zwarciowe w aplikacjach sterowniczych. Obsługuje przewody o przekroju do 2,5 mm², w tym sztywne (SI), giętkie (DU) oraz ochronne (PE).

• Napięcie znamionowe 250 V: Dopasowana do typowych obwodów oświetleniowych i sterowania, zapewnia bezpieczną izolację i ochronę przed przepięciami w instalacjach niskiego napięcia.
• Przekrój przewodów do 2,5 mm² (SI, DU, PE): Umożliwia przyłączanie zarówno przewodów sztywnych, jak i giętkich oraz ochronnych – elastyczność w okablowaniu rozdzielnic.
• Zintegrowany bezpiecznik: Chroni obwód przed zwarciem i przeciążeniem bez konieczności stosowania dodatkowego wyłącznika nadprądowego.
• Kompaktowa konstrukcja na szynę DIN (TH35): Oszczędza miejsce w rozdzielnicy i upraszcza montaż modułowy.
• Trwała obudowa z tworzywa termoutwardzalnego: Odporna na wysokie temperatury i drgania – niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi (CE). Spełnia wymogi standardu DIN dotyczące złączek szynowych z bezpiecznikiem, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Montaż i eksploatacja zgodna z wytycznymi producenta.

Zastosowanie

Złączka ZDL 2.5/SI/DU/PE LD250V znajduje zastosowanie w obwodach wymagających szybkiej i bezpiecznej ochrony bezpiecznikowej na szynie DIN.

• Ochrona obwodów sterowania styczników i przekaźników w szafach automatyki.
• Zabezpieczenie linii sygnałowych w instalacjach oświetleniowych (sterowanie DALI, 0-10 V).
• Ochrona doprowadzeń zasilania do czujników i siłowników w instalacjach inteligentnego budynku.
• Bezpieczne łączenie przewodów i ochrony w rozdzielnicach mieszkaniowych i przemysłowych.

Wskazówki Montażowe

Montaż złączki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach suchych pomieszczeń. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego bezpiecznika i obciążenia obwodu. Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją producenta (zazwyczaj 0,5–0,8 Nm dla przewodów 2,5 mm²). Nieużywane kanały bezpiecznikowe pozostaw zamknięte.

FAQ

• Jaki typ bezpiecznika jest stosowany w złączce ZDL 2.5? Złączka przeznaczona jest do standardowych wkładek topikowych 5×20 mm lub 6.3×32 mm – dobór wkładki uzależniony od wymaganego prądu zabezpieczenia.
• Czy złączka nadaje się do przewodów giętkich z końcówką tulejkową? Tak, oznaczenie „DU” w nazwie oznacza dopuszczenie przewodów giętkich, które należy zakończyć tulejką zgodnie z normą. Przekrój maksymalny 2,5 mm².
• Jaki jest stopień ochrony obudowy? W standardowej aplikacji na szynie DIN wewnątrz rozdzielnicy złączka posiada stopień ochrony IP20 – wymaga montażu w obudowie IP≥20, nie jest odporna na kurz ani wilgoć.
