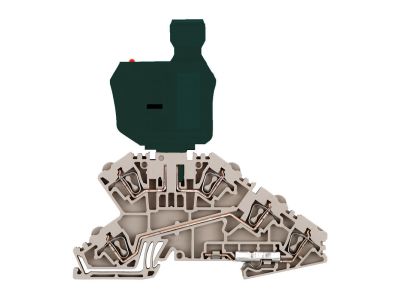

Złączka szynowa z bezpiecznikiem ZDL 2.5/SI/DU/PE LD150V | 1763210000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem ZDL 2.5/SI/DU/PE LD150V (symbol 1763210000) to kompaktowy moduł łączący funkcję przyłączeniową z ochroną bezpiecznikową. Dzięki napięciu znamionowemu 150 V oraz przekrojowi przewodu 2.5 mm² doskonale sprawdza się w obwodach sterowania niskiego napięcia, zapewniając niezawodne zabezpieczenie przed przeciążeniem i zwarciem. Wersja SI/DU/PE oznacza specyficzną konfigurację funkcji (sygnalizacja, dualność, ochronna) stosowaną w automatyce przemysłowej.

• Napięcie znamionowe 150 V: Przeznaczona do obwodów DC/AC o napięciu do 150 V, idealna do układów sterowania, sygnalizacji i zasilania pomocniczego.
• Przekrój przewodu 2.5 mm²: Umożliwia bezpieczne podłączenie przewodów o przekroju do 2.5 mm² przy zachowaniu niskich spadków napięcia.
• Zintegrowany bezpiecznik topikowy: Zapewnia bezpośrednią ochronę przeciążeniową i zwarciową w jednym module, eliminując potrzebę dodatkowego zabezpieczenia w obwodzie.
• Montaż na szynie TH35 (DIN 35 mm): Standardowe mocowanie na szynie umożliwia szybką instalację w rozdzielnicach i szafach sterowniczych bez użycia narzędzi.
• Kompaktowa konstrukcja modułowa: Oszczędza miejsce w rozdzielnicy, ułatwiając uporządkowane okablowanie w szafach sterowniczych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach o napięciu do 150 V. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują bezpieczną pracę w warunkach przemysłowych i komercyjnych.

Zastosowanie

Złączka szynowa z bezpiecznikiem ZDL 2.5/SI/DU/PE LD150V znajduje zastosowanie wszędzie tam, gdzie wymagane jest jednoczesne podłączenie przewodu i ochrona obwodu w jednym module. Idealna do:

• Zabezpieczania obwodów sterowania maszyn i urządzeń (np. przekaźników, styczników, czujników).
• Ochrony linii sygnałowych i zasilania pomocniczego w automatyce przemysłowej.
• Instalacji w szafach sterowniczych i rozdzielnicach dla obwodów o napięciu 24–150 V DC/AC.
• Jako element zabezpieczenia w układach oświetlenia awaryjnego i sygnalizacji.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Złączkę należy zamocować na szynie montażowej TH35 (DIN 35 mm). Przewody podłączaj do zacisków zgodnie z oznaczeniami, dobierając przekrój do spodziewanego obciążenia (maks. 2.5 mm²). Moment dokręcania śrub zaciskowych – stosuj się do wartości podanych w dokumentacji producenta. Nie przekraczaj znamionowego napięcia 150 V. Regularnie sprawdzaj stan bezpiecznika topikowego i wymieniaj go wyłącznie na nowy o identycznych parametrach.

FAQ

• Czy bezpiecznik w złączce jest wymienny? Tak, złączka przewidziana jest do stosowania z wkładkami topikowymi. Wymianę należy przeprowadzać przy odłączonym napięciu, stosując wkładkę o parametrach zgodnych z danymi znamionowymi obwodu.
• Jaki stopień ochrony ma ten produkt? Producent nie podaje konkretnej wartości IP. Typowo aparatura modułowa montowana w rozdzielnicach charakteryzuje się ochroną IP20 (ochrona przed dotykiem palcem i ciałami stałymi powyżej 12,5 mm). Po zainstalowaniu w rozdzielnicy o wyższym stopniu ochrony, całość uzyskuje parametry obudowy.
• Do jakiego napięcia mogę używać złączki – tylko 150 V DC? Napięcie znamionowe wynosi 150 V. Produkt nadaje się zarówno do obwodów prądu stałego (DC), jak i przemiennego (AC) o napięciu do 150 V. Nie stosuj do obwodów 230 V bez odpowiedniego obniżenia napięcia.
