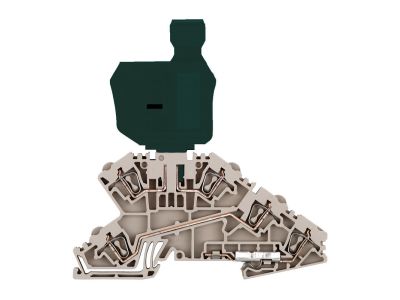

Złączka szynowa z bezpiecznikiem ZDL 2.5/SI/DU/PE | 1763170000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem model ZDL 2.5/SI/DU/PE (symbol 1763170000) to element instalacyjny przeznaczony do montażu na szynie DIN w rozdzielnicach elektrycznych. Dzięki wbudowanemu bezpiecznikowi umożliwia jednoczesne podłączenie i zabezpieczenie obwodu, a oznaczenie PE wskazuje na dedykowane zastosowanie z przewodem ochronnym.

• Montaż na szynie DIN (TH35): ułatwia szybką i pewną instalację w standardowych rozdzielnicach bez konieczności stosowania dodatkowych uchwytów.
• Wbudowany bezpiecznik: zapewnia ochronę przed przeciążeniem i zwarciem w podłączonym obwodzie, podnosząc bezpieczeństwo instalacji.
• Oznaczenie PE: gwarantuje prawidłowe przyłączenie przewodu ochronnego, co jest kluczowe dla ochrony przeciwporażeniowej.
• Kompatybilność z przewodami o przekroju 2,5 mm²: optymalne dopasowanie do typowych obwodów odbiorczych – bez ryzyka nieprawidłowego zacisku.
• Kompaktowa konstrukcja: oszczędza miejsce w rozdzielnicy, umożliwiając gęste rozmieszczenie aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jest zgodny z ogólnymi normami bezpieczeństwa dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa z bezpiecznikiem sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne przyłączenie przewodu ochronnego oraz zabezpieczenie obwodu. Znalazła zastosowanie w:

• rozdzielnicach głównych i podrozdzielnicach do zabezpieczania obwodów odbiorczych (gniazda, oświetlenie, maszyny)
• systemach ochrony odgromowej i przepięciowej jako element łączący przewody ochronne z szyną PE
• automatyce budynkowej (sterowanie oświetleniem, roletami, ogrzewaniem) tam, gdzie potrzebna jest lokalna ochrona
• instalacjach przemysłowych do zabezpieczania obwodów sterowniczych i siłowych

Wskazówki Montażowe

Montaż może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę należy zamontować na szynie DIN TH35, a przewody podłączyć zgodnie z oznaczeniami. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy dostosować do dokumentacji producenta. Pamiętaj o dobraniu odpowiedniej wkładki bezpiecznikowej do prądu znamionowego obwodu.

FAQ

• Jaki typ bezpiecznika jest zastosowany w złączce? Złączka wyposażona jest we wkładkę bezpiecznikową (szczegóły dotyczące prądu znamionowego oraz wymiarów wkładki, np. 10×38 mm, znajdują się w karcie katalogowej produktu). Należy dobrać wkładkę odpowiednią do zabezpieczanego obwodu.
• Jaki stopień ochrony IP ma ta złączka? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie standardowo obowiązuje stopień ochrony IP20. Dokładne dane dotyczące ochrony przed wnikaniem ciał stałych i wilgoci należy sprawdzić w dokumentacji technicznej.
• Czy złączkę można stosować do zabezpieczania obwodów oświetleniowych? Tak, pod warunkiem dobrania odpowiedniej wkładki bezpiecznikowej do prądu obciążenia. Złączka umożliwia przyłączenie przewodu ochronnego PE, co zwiększa bezpieczeństwo instalacji oświetleniowej.
