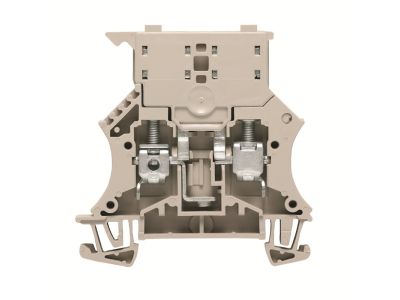

Złączka szynowa z bezpiecznikiem WSI 6 TR | 1028200000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem oznaczona symbolem 1028200000 (WSI 6 TR) to kompaktowy element do montażu w rozdzielnicach modułowych. Dzięki wbudowanemu bezpiecznikowi o prądzie znamionowym 6 A umożliwia selektywną ochronę obwodów przed skutkami przeciążeń i zwarć, co zwiększa bezpieczeństwo instalacji oraz chroni podłączone odbiorniki.

• Prąd znamionowy bezpiecznika 6 A: Zapewnia skuteczną ochronę przewodów i urządzeń w obwodach o niewielkim obciążeniu, zapobiegając uszkodzeniom termicznym.
• Konstrukcja przystosowana do szyny TH35 (DIN): Umożliwia szybki i pewny montaż w standardowych rozdzielnicach modułowych, bez potrzeby stosowania dodatkowych uchwytów.
• Kompaktowa budowa modułowa: Oszczędza miejsce w rozdzielnicy, pozwalając na gęste upakowanie aparatury.
• Bezpiecznik wymienny (wkładka topikowa): W przypadku zadziałania możliwa jest szybka wymiana wkładki bez demontażu całej złączki, co skraca czas przestoju instalacji.
• Zaciski śrubowe dla przewodów o odpowiednim przekroju: Gwarantują trwałe i pewne połączenie elektryczne, minimalizując ryzyko iskrzenia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące kompatybilności i bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa z bezpiecznikiem znajduje zastosowanie wszędzie tam, gdzie wymagana jest lokalna ochrona obwodu przed zwarciem lub przeciążeniem – szczególnie w obwodach sterowania, sygnalizacji oraz zasilania niewielkich odbiorników.

• Ochrona obwodów oświetleniowych w instalacjach budynkowych i przemysłowych.
• Zabezpieczenie obwodów sterowania (np. czujników, przekaźników, styczników) w szafach automatyki.
• Stosowanie jako bezpiecznik główny w małych rozdzielnicach podrzędnych.
• Ochrona obwodów pomocniczych (np. zasilanie sterowników PLC, wyświetlaczy).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że nie zostanie przypadkowo załączone. Złączkę montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Podłączenie przewodów wykonać za pomocą zacisków śrubowych, stosując odpowiedni moment dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego bezpiecznika oraz obciążenia.

FAQ

• Jaki typ wkładki bezpiecznikowej jest stosowany w tej złączce? Producent nie podaje jednoznacznych informacji w nazwie produktu. Zaleca się dobór wkładki topikowej o prądzie znamionowym 6 A, zgodnej z wymiarami obudowy – standardowo stosowane są wkładki 6×32 mm lub 5×20 mm, ale przed zakupem wkładki należy sprawdzić dokumentację techniczną konkretnego egzemplarza.
• Czy złączka posiada podświetlenie sygnalizujące przepalenie bezpiecznika? W dostępnych danych brak informacji o podświetleniu. Złączka nie zawiera wbudowanej sygnalizacji optycznej – stan bezpiecznika można sprawdzić wizualnie lub za pomocą próbnika po odłączeniu napięcia.
• Jaki jest stopień ochrony (IP) tej złączki? Producent nie podaje konkretnej wartości IP w nazwie produktu. W praktyce aparatura modułowa montowana wewnątrz rozdzielnic ma zazwyczaj stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem, ale nie przed wilgocią. W przypadku montażu w suchych pomieszczeniach jest to wystarczające.
