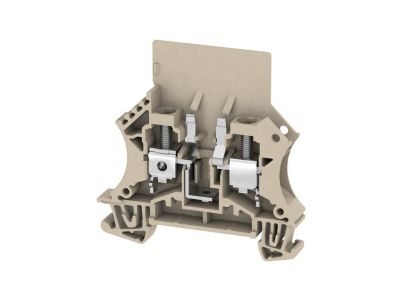

Złączka szynowa z bezpiecznikiem WSI 6/O.TNHE | 1012100000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem WSI 6/O.TNHE (symbol 1012100000) to kompaktowe urządzenie modułowe przeznaczone do montażu na szynie DIN TH35. Zintegrowany bezpiecznik topikowy o prądzie znamionowym 6 A (zgodnie z oznaczeniem) umożliwia bezpośrednią ochronę obwodów sterowania, sygnalizacji oraz zasilania małych odbiorników. Szerokość modułu odpowiada standardowej obudowie 1 modułu (17,5 mm), co pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy bezpiecznika 6 A: Zapewnia skuteczną ochronę przed przeciążeniem i zwarciem w obwodach o niskim poborze mocy – idealny do sterowników PLC, przekaźników czy oświetlenia LED.
• Zintegrowany bezpiecznik topikowy: Ułatwia szybką wymianę wkładki bez konieczności demontażu całej złączki, co skraca czas serwisu.
• Montaż na szynie TH35 (DIN): Umożliwia łatwą i pewną instalację w rozdzielnicach modułowych zgodnie z branżowym standardem.
• Kompaktowa obudowa (1 moduł): Oszczędza cenne miejsce w rozdzielnicy – idealna do aplikacji, gdzie liczy się gęstość zabudowy.
• Oznaczenie WSI 6/O.TNHE: Zgodne z nomenklaturą producenta, gwarantujące łatwą identyfikację i dobór części zamiennych.

Zgodność z Normami

Złączka szynowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza certyfikat CE. Produkt spełnia wymagania dotyczące bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki wbudowanemu bezpiecznikowi i uniwersalnej konstrukcji złączka WSI 6/O.TNHE znajduje zastosowanie w wielu obszarach automatyki i elektroinstalacji.

• Ochrona obwodów sterowania w szafach sterowniczych – zabezpiecza wejścia/wyjścia PLC oraz przekaźniki przed zwarciem.
• Zasilanie sygnalizatorów optycznych i akustycznych – bezpiecznik 6 A chroni przed uszkodzeniem elementów sygnalizacyjnych.
• Separacja i zabezpieczenie obwodów pomocniczych w instalacjach oświetleniowych i gniazd wtyczkowych (obwody odbiorcze o małej mocy).
• Jako element zabezpieczający w układach automatyki budynkowej – sterowanie żaluzjami, bramami, czujnikami.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe przy złączce szynowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania śrub oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją producenta (zalecany przekrój 0,5–2,5 mm²). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest bezpieczny.

FAQ

• Jaki typ bezpiecznika jest stosowany w złączce? Złączka przeznaczona jest do standardowych wkładek topikowych o prądzie znamionowym 6 A (wielkość 5×20 mm). Wkładka bezpiecznikowa nie jest dołączona do produktu – należy ją dobrać odpowiednio do charakterystyki zabezpieczanego obwodu.
• Jaki stopień ochrony ma złączka? Podobnie jak większość aparatury modułowej przeznaczonej do montażu w rozdzielnicy, złączka posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem, ale nie przed wilgocią. Montaż w suchym pomieszczeniu.
• Czy złączka nadaje się do obwodów prądu stałego? Tak, może być stosowana w obwodach DC, pod warunkiem że parametry napięcia i prądu nie przekraczają wartości znamionowych bezpiecznika (6 A, napięcie do 250 V AC/DC – zgodnie z danymi wkładki). Przed użyciem należy sprawdzić dopuszczalne napięcie DC konkretnego modelu bezpiecznika.
