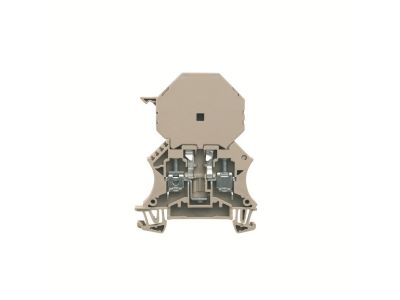

Złączka szynowa z bezpiecznikiem WSI 6/2/LD 250AC LLC | 1119790000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem o symbolu 1119790000, oznaczona jako WSI 6/2/LD, przeznaczona do montażu na szynie TH35 w rozdzielnicach modułowych. Urządzenie łączy funkcję złącza szynowego z ochroną bezpiecznikową przy napięciu znamionowym 250 V AC i prądzie znamionowym 6 A. Kompaktowa konstrukcja ułatwia integrację w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 6 A: Zapewnia bezpieczne zabezpieczenie obwodów o niewielkim obciążeniu, chroniąc przewody i odbiorniki przed skutkami przeciążenia i zwarcia.
• Napięcie znamionowe 250 V AC: Kompatybilność z typowymi instalacjami jednofazowymi, dedykowana do obwodów sterowania i sygnalizacji.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych, bez potrzeby dodatkowych akcesoriów.
• Gniazdo na wkładkę bezpiecznikową: Umożliwia łatwą wymianę bezpiecznika bez demontażu całej złączki, skracając czas konserwacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z powszechnie przyjętymi standardami bezpieczeństwa w branży elektrotechnicznej.

Zastosowanie

Złączka szynowa z bezpiecznikiem sprawdza się w układach wymagających ochrony bezpiecznikowej przy jednoczesnym podłączeniu do szyny zbiorczej. Znajduje zastosowanie w:

• Ochronie obwodów sterowania i sygnalizacji w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczaniu styczników, przekaźników i modułów PLC przed zwarciem i przeciążeniem.
• Obsłudze obwodów oświetleniowych i gniazd wtykowych w instalacjach jednofazowych.
• Tworzeniu punktów odłączeniowych z zabezpieczeniem w szafach automatyki.

Wskazówki Montażowe

Montaż i wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać do wartości prądu znamionowego 6 A. Moment dokręcania zacisków oraz zalecany typ wkładki bezpiecznikowej – zgodnie z dokumentacją producenta.

FAQ

• Czy złączka jest podświetlana? Nie, produkt nie posiada wbudowanej sygnalizacji świetlnej (np. LED). Stan zadziałania bezpiecznika można sprawdzić wizualnie po wyjęciu wkładki.
• Jaki stopień ochrony ma to urządzenie? Producent nie podał jednoznacznie stopnia IP. Złączka przeznaczona jest do montażu wewnątrz rozdzielnicy, gdzie typowy stopień ochrony zapewnia obudowa.
• Czy można stosować wkładki bezpiecznikowe o innym prądzie? Należy używać wyłącznie wkładek o prądzie znamionowym dostosowanym do parametrów obwodu i nieprzekraczającym 6 A – zgodnie z oznaczeniem urządzenia i dokumentacją producenta.
