Złączka szynowa z bezpiecznikiem WSI 25/2 10X38 1KV | 1469110000 Weidmuller

Opis i Kluczowe Cechy

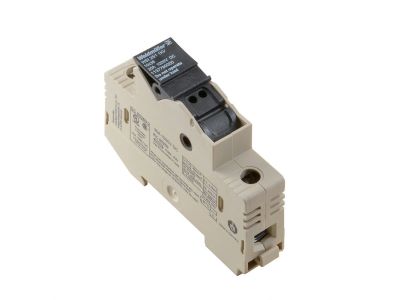

Złączka szynowa z bezpiecznikiem oznaczona symbolem WSI 25/2 (numer katalogowy 146911000) to specjalistyczne urządzenie modułowe łączące funkcję przyłącza szynowego oraz oprawy bezpiecznikowej. Przeznaczona do wkładek cylindrycznych w rozmiarze 10x38 mm, zapewnia ochronę obwodów przy napięciu znamionowym 1 kV – parametr szczególnie istotny w instalacjach wymagających izolacji wysokonapięciowej. Konstrukcja umożliwia szybki montaż na standardowej szynie nośnej TH35.

• Typ wkładki bezpiecznikowej 10x38 mm: uniwersalny standard bezpieczników cylindrycznych – łatwa dostępność wkładek i możliwość ich doboru do wymaganego prądu znamionowego.
• Napięcie znamionowe 1 kV: pozwala na bezpieczne stosowanie w obwodach prądu stałego i przemiennego o wysokim napięciu, np. w systemach fotowoltaicznych lub zasilaczach buforowych.
• Montaż na szynie DIN TH35: szybkie i pewne osadzenie w rozdzielnicy lub szafie sterowniczej bez użycia narzędzi dodatkowych.
• Funkcja złączki szynowej i oprawy bezpiecznikowej w jednym: redukuje liczbę połączeń, upraszcza okablowanie i zwiększa przejrzystość instalacji.
• Solidna obudowa izolacyjna: wykonana z materiałów termoutwardzalnych zapewniających odporność na temperatury i naprężenia mechaniczne (standard dla aparatury modułowej).

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw niskonapięciowych i posiada oznaczenie CE. Jego konstrukcja jest zgodna z ogólnymi standardami DIN dotyczącymi aparatury modułowej montowanej na szynie. W przypadku szczegółowych norm odniesienia (np. IEC/EN 60947) zalecamy sprawdzenie aktualnej karty katalogowej producenta.

Zastosowanie

Złączka szynowa z bezpiecznikiem dedykowana jest do miejsc wymagających bezpiecznikowej ochrony przy podwyższonym napięciu oraz kompaktowego montażu na szynie DIN. Sprawdza się w instalacjach przemysłowych, fotowoltaicznych i automatyce budynkowej.

• Zabezpieczenie torów DC w systemach fotowoltaicznych (napięcie do 1 kV).
• Ochrona odbiorników w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych.
• Stosowanie jako rozłącznik bezpiecznikowy w szafach sterowniczych maszyn i urządzeń.
• Zabezpieczenie obwodów pomocniczych zasilających przekaźniki, styczniki i PLC w instalacjach wymagających wysokiej odporności na przepięcia.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (min. E do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Złączkę należy zamocować na szynie TH35 (DIN 35 mm), a po wsunięciu sprawdzić jej trwałe zablokowanie. Podłączanie przewodów wykonać zgodnie z dokumentacją producenta, zwracając uwagę na moment dokręcania zacisków oraz odpowiedni przekrój żył (dobrany do prądu znamionowego zastosowanej wkładki). Wkładkę bezpiecznikową montować po całkowitym odłączeniu napięcia, upewniając się, że oprawa jest zamknięta.

FAQ

• Czy wkładka bezpiecznikowa jest dołączona do złączki? Nie, wkładkę 10x38 mm należy zakupić oddzielnie i dobrać zgodnie z wymaganym prądem znamionowym oraz charakterystyką (gL/gG, aR itp.).
• Jaki jest maksymalny prąd obciążenia dla tej złączki? Złączka nie ma samodzielnie określonego prądu granicznego – jej obciążalność wynika z parametrów zamontowanej wkładki bezpiecznikowej. Należy stosować wkładki o prądzie nieprzekraczającym wartości dopuszczalnych dla zacisków (zwykle do 32 A przy przekrojach 2,5–6 mm²; szczegóły w karcie katalogowej).
• Czy złączka nadaje się do napięcia przemiennego 230 V? Tak, napięcie znamionowe 1 kV dotyczy zarówno prądu stałego, jak i przemiennego, jednak dla napięcia 230 V zalecamy upewnienie się, czy wkładka bezpiecznikowa ma odpowiednią obciążalność (większość wkładek 10x38 mm pracuje poprawnie przy 230 V AC).
