Zacisk bezpiecznika 25mm² 32A TS35, ciemnobeżowy, WSI 25 10X85 1.5KV, złącza śrubowe | 2469360000 Weidmuller

Opis i Kluczowe Cechy

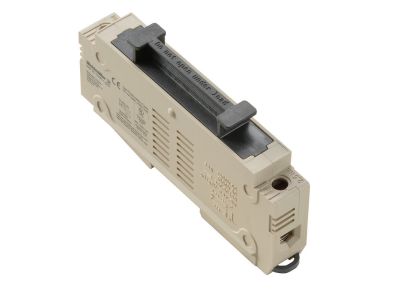

Zacisk bezpiecznika o symbolu 2469360000 to profesjonalne złącze przeznaczone do montażu wkładek topikowych 10x85 mm. Przystosowany do szyny TS35, pozwala na bezpieczne zabezpieczenie obwodów prądem znamionowym 32 A przy napięciu do 1,5 kV. Ciemnobeżowa obudowa i złącza śrubowe zapewniają trwałe i pewne połączenie przewodów o przekroju do 25 mm².

• Prąd znamionowy 32 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu bez ryzyka przegrzania zacisków.
• Przekrój przewodu do 25 mm²: Pozwala na podłączenie grubych żył, odpowiednich do instalacji przemysłowych i energetycznych.
• Napięcie znamionowe 1,5 kV: Gwarantuje izolację odpowiednią dla sieci o podwyższonym napięciu, zwiększając bezpieczeństwo użytkowania.
• Złącza śrubowe: Umożliwiają szybki i pewny montaż przewodów bez specjalnych narzędzi, zapewniając niską rezystancję przejścia.
• Montaż na szynie TS35 (DIN): Ułatwia instalację w rozdzielnicach i szafach sterowniczych, zgodnie ze standardem DIN.

Zgodność z Normami

Zacisk bezpiecznika spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami branży elektrycznej, co gwarantuje niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Zacisk bezpiecznikowy 32 A / 1,5 kV znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne zabezpieczenie nadprądowe z możliwością wymiany wkładek topikowych. Idealnie sprawdza się w:

• Zabezpieczaniu obwodów oświetleniowych, gniazd wtyczkowych oraz odbiorników przemysłowych.
• Instalacjach fotowoltaicznych i systemach zasilania awaryjnego (UPS) o podwyższonym napięciu.
• Rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej oraz obiektach przemysłowych.
• Jako element zabezpieczający w szafach sterowniczych maszyn i urządzeń.

Wskazówki Montażowe

Montaż złącza bezpiecznikowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Zacisk montuje się na szynie TH35 (TS35) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 32 A – maksymalnie 25 mm². Dokręcaj śruby momentem zgodnym z dokumentacją producenta (jeśli nie podano, stosuj standardowy moment dla złączy śrubowych). Po zamontowaniu wkładki topikowej sprawdź poprawność osadzenia.

FAQ

• Jaki jest maksymalny prąd znamionowy tego produktu? Prąd znamionowy wynosi 32 A, zgodnie ze specyfikacją producenta.
• Jaki jest stopień ochrony tego zacisku? W danych producenta nie określono konkretnego stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, co oznacza ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm.
• Jaki typ styku występuje w tym zacisku? Zacisk bezpiecznika nie posiada styków przełączających ani łączeniowych. Służy wyłącznie jako gniazdo dla wkładki topikowej 10x85 mm, zapewniając połączenie obwodu przez bezpiecznik.
