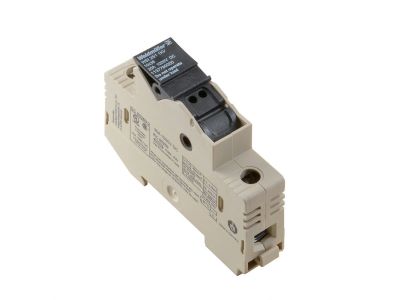

Złączka szynowa z bezpiecznikiem WSI 25/1 10x38 1KV | 1137790000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem WSI 25/1 (symbol 1137790000) to komponent przeznaczony do bezpiecznikowania obwodów elektrycznych w rozdzielnicach. Zaprojektowana dla wkładek topikowych 10x38 mm, zapewnia ochronę przed przeciążeniami i zwarciami przy napięciu znamionowym 1 kV i prądzie znamionowym 25 A. Dzięki kompaktowej konstrukcji montowana jest bezpośrednio na szynie TH35.

• Prąd znamionowy 25 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zabezpieczając odbiorniki przed skutkami przeciążeń.
• Napięcie znamionowe 1 kV: Umożliwia stosowanie w instalacjach niskiego napięcia o podwyższonych wymaganiach izolacyjnych.
• Wkładki topikowe 10x38 mm: Standardowy rozmiar wkładek pozwala na łatwą wymianę i dostępność na rynku.
• Montaż na szynę TH35: Szybki i stabilny montaż w rozdzielnicach modułowych bez konieczności stosowania dodatkowych uchwytów.
• Konstrukcja złączki szynowej: Umożliwia podłączenie przewodów bezpośrednio do szyny zbiorczej, minimalizując liczbę połączeń.

Zgodność z Normami

Złączka szynowa z bezpiecznikiem WSI 25/1 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo i zgodność z wymaganiami rynku UE.

Zastosowanie

Złączka znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest indywidualne zabezpieczenie odbiorników lub obwodów. Idealnie sprawdza się w:

• Rozdzielnicach przemysłowych i komercyjnych – zabezpieczanie obwodów oświetleniowych, gniazd i maszyn.
• Systemach automatyki budynkowej – ochrona obwodów sterowania.
• Modernizacjach rozdzielnic – jako zamiennik dla tradycyjnych podstaw bezpiecznikowych.
• Indywidualnym bezpiecznikowaniu odbiorników w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamontować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przyłączanych przewodów powinien być dobrany do prądu znamionowego (25 A). Moment dokręcania śrub zaciskowych należy stosować zgodnie z danymi technicznymi dołączonymi do produktu.

FAQ

• Jaki typ wkładek topikowych jest stosowany w tej złączce? Złączka jest przystosowana do wkładek topikowych o wymiarach 10x38 mm.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 1 kV (1000 V) – dotyczy to izolacji złączki. Należy stosować wkładki o odpowiednim napięciu.
• Czy złączka może być montowana w rozdzielnicach modułowych? Tak, przeznaczona jest do montażu na szynie TH35, standardowej w rozdzielnicach modułowych.
