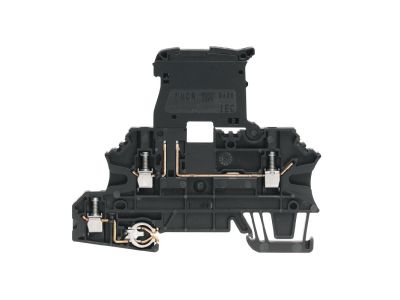

Złączka szynowa z bezpiecznikiem WMF 2.5 FU PE SW | 1163040000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem WMF 2.5 FU PE SW (symbol 1163040000) to komponent przeznaczony do montażu w rozdzielnicach elektrycznych na szynie TH35. Wyposażona w zintegrowaną wkładkę bezpiecznikową (FU) oraz zacisk ochronny PE, zapewnia bezpieczne łączenie przewodów ochronnych z dodatkowym zabezpieczeniem nadprądowym. Czarny kolor (SW) ułatwia identyfikację w instalacji.

• Zintegrowana wkładka bezpiecznikowa (FU): ochrona przed zwarciem i przeciążeniem w obwodzie PE – zwiększa bezpieczeństwo instalacji.
• Zacisk ochronny PE: umożliwia pewne i trwałe podłączenie przewodu ochronnego, gwarantując ciągłość połączenia zgodnie z wymogami.
• Kolor czarny (SW): ułatwia szybką identyfikację złączki w rozdzielnicy, co przyspiesza prace serwisowe.
• Montaż na szynie TH35: standardowe mocowanie zapewnia stabilne osadzenie i łatwą instalację w rozdzielnicach modułowych.
• Kompaktowa konstrukcja: oszczędza miejsce w szafie rozdzielczej, umożliwiając gęste rozmieszczenie aparatury.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla aparatury rozdzielczej i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Złączka szynowa z bezpiecznikiem WMF 2.5 FU PE SW znajduje zastosowanie w systemach ochrony przeciwporażeniowej oraz zabezpieczania obwodów pomocniczych. Idealnie sprawdza się w następujących scenariuszach:

• Łączenie przewodów ochronnych PE w rozdzielnicach głównych i podrzędnych z zabezpieczeniem nadprądowym.
• Ochrona obwodów sterowania i sygnalizacji przed zwarciami w instalacjach przemysłowych.
• Zabezpieczanie obwodów wyjść przekaźników, styczników i modułów PLC przed przeciążeniem.
• Wykorzystanie w szafach sterujących maszyn i urządzeń, gdzie wymagana jest dodatkowa ochrona obwodu ochronnego.

Wskazówki Montażowe

Montaż i podłączenie złączki mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Złączkę należy zamocować na szynie TH35 (DIN), a przewody podłączyć do zacisków zgodnie z oznaczeniami. Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów – zgodnie z dokumentacją producenta. Dobrać odpowiednią wkładkę bezpiecznikową o prądzie znamionowym wynikającym z projektu instalacji.

FAQ

• Czy złączka zawiera wkładkę bezpiecznikową? Tak, jest wyposażona w zintegrowaną wkładkę bezpiecznikową (FU), jednak należy dobrać odpowiednią wkładkę o wymaganym prądzie znamionowym do konkretnego obwodu. Wkładka nie jest dołączona – montuje się ją osobno.
• Jaki stopień ochrony IP ma ta złączka? W dostarczonych danych nie podano stopnia ochrony IP. Złączka przeznaczona jest do montażu wewnątrz rozdzielnicy, gdzie standardowo nie wymaga się podwyższonej szczelności. Zaleca się montaż w suchym pomieszczeniu.
• Do jakiego maksymalnego przekroju przewodów można podłączyć złączkę? W danych technicznych nie podano maksymalnego przekroju. Należy kierować się oznaczeniem zacisków na produkcie oraz zaleceniami producenta. Przed podłączeniem sprawdzić dopuszczalny przekrój w załączonej dokumentacji.
