Złączka szynowa z bezpiecznikiem WMF 2.5 FU PE 30-70V SW | 1163060000 Weidmuller

Opis i Kluczowe Cechy

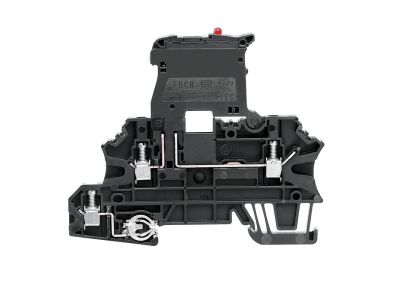

Złączka szynowa z wbudowanym bezpiecznikiem, oznaczona symbolem 1163060000, przeznaczona do przewodu ochronnego PE. Zaprojektowana dla napięcia w zakresie 30-70V oraz maksymalnego przekroju przewodu 2.5 mm². Dzięki kompaktowej budowie i czarnemu kolorowi (SW) ułatwia identyfikację w rozdzielnicy, a zintegrowany bezpiecznik podnosi poziom bezpieczeństwa instalacji.

• Wbudowany bezpiecznik: zapewnia dodatkową ochronę przed zwarciem w obwodzie ochronnym PE, minimalizując ryzyko uszkodzenia instalacji.
• Zakres napięcia 30-70V: idealny do obwodów sterowania, automatyki budynkowej i innych aplikacji niskonapięciowych, gdzie wymagane jest bezpieczne zasilanie pomocnicze.
• Maksymalny przekrój przewodu 2.5 mm²: umożliwia podłączenie typowych przewodów miedzianych stosowanych w rozdzielnicach, bez konieczności stosowania dodatkowych adapterów.
• Przeznaczona do przewodu ochronnego PE: dedykowana do szyny uziemiającej, co ułatwia organizację instalacji i poprawia bezpieczeństwo separacji obwodów.
• Kolor czarny (SW): ułatwia szybkie rozróżnienie złączki w rozdzielnicy, zwłaszcza w zestawieniu z innymi kolorami przewodów funkcyjnych.

Zgodność z Normami

Złączka szynowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Uniwersalna złączka szynowa znajduje zastosowanie w rozdzielnicach elektrycznych, tablicach bezpiecznikowych oraz układach automatyki, gdzie wymagana jest ochrona przewodu ochronnego PE w obwodach niskonapięciowych.

• Zabezpieczenie obwodu PE w rozdzielnicach głównych i podrozdzielniach.
• Ochrona linii sterowniczych i sygnalizacyjnych zasilanych napięciem 30-70V DC/AC.
• Wykorzystanie w systemach automatyki budynkowej (BMS) do ochrony szyn PE przyłączonych do sterowników PLC.
• Komponent pomocniczy przy budowie szaf sterowniczych w przemyśle, gdzie wymagana jest dodatkowa ochrona przed zwarciem w obwodzie ochronnym.

Wskazówki Montażowe

Montaż złączki szynowej może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od szyny oraz wszystkich podłączonych obwodów. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przewody o przekroju do 2.5 mm² należy podłączyć zgodnie z oznaczeniami, a moment dokręcania zacisków dostosować do wartości podanej w dokumentacji producenta. Niedokręcenie lub nadmierne dokręcenie może prowadzić do przegrzania lub uszkodzenia izolacji.

FAQ

• Jakie napięcie jest dopuszczalne dla tej złączki? Złączka została zaprojektowana do pracy w zakresie napięcia od 30V do 70V prądu stałego lub przemiennego. Przekroczenie górnej granicy może skutkować uszkodzeniem bezpiecznika lub izolacji.
• Czy złączka posiada wymienny bezpiecznik? Tak, złączka wyposażona jest w bezpiecznik (wkładkę topikową), który można wymienić po odłączeniu napięcia. Rodzaj i prąd znamionowy wkładki należy dobrać zgodnie z zaleceniami producenta dla konkretnego zastosowania.
• Jaki stopień ochrony ma złączka? Producent nie podaje konkretnego stopnia IP w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicy (w obudowie) charakteryzuje się ochroną środowiskową zapewnianą przez obudowę rozdzielnicy – złączka nie jest przeznaczona do pracy na zewnątrz bez dodatkowego osłonięcia.
