Złączka szynowa z bezpiecznikiem WMF 2.5 FU BLZ SW | 1162980000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1289392

EAN

4032248992072

Kod Producenta

1162980000

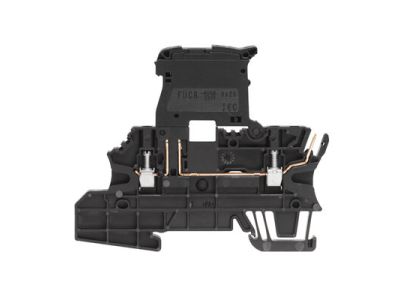

Złączka szynowa z bezpiecznikiem WMF 2.5 FU BLZ SW

Informacja o Produkcie

Opakowanie zbiorcze zawiera 50 szt.

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem model WMF 2.5 (symbol 1162980000) to kompaktowy element przeznaczony do montażu na szynie DIN. Łączy w sobie funkcję złącza szynowego oraz zintegrowanej wkładki bezpiecznikowej, co pozwala na oszczędność miejsca w rozdzielnicy i upraszcza okablowanie. Model WMF 2.5 został zaprojektowany z myślą o niezawodnej ochronie przewodów i urządzeń w instalacjach niskiego napięcia.

Zintegrowana wkładka bezpiecznikowa: Chroni obwód przed skutkami przeciążeń i zwarć, zwiększając bezpieczeństwo instalacji.
Montaż na szynie DIN (TH35): Umożliwia szybkie i pewne mocowanie w rozdzielnicy modułowej bez użycia narzędzi.
Kompaktowa obudowa: Oszczędza miejsce w szafie sterowniczej, szczególnie przy dużej liczbie złączek.
Przeznaczona do przewodów o przekroju do 2,5 mm²: Odpowiednie dla typowych obwodów odbiorczych i sterujących.
Oznaczenie kolorystyczne (czarna obudowa – SW): Ułatwia identyfikację i organizację w rozdzielnicy.

Zgodność z Normami

Złączka szynowa z bezpiecznikiem WMF 2.5 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zastosowano materiały zgodne z dyrektywami RoHS. Montaż należy wykonywać zgodnie z zaleceniami producenta oraz obowiązującymi przepisami (np. PN-IEC 60364).

Zastosowanie

Złączka szynowa z bezpiecznikiem znajduje zastosowanie wszędzie tam, gdzie wymagane jest zabezpieczenie pojedynczego obwodu odbiorczego przy jednoczesnym uporządkowaniu okablowania w rozdzielnicy.

Ochrona obwodów sterowania – zasilanie styczników, przekaźników, PLC.
Zabezpieczenie linii sygnalizacyjnych i oświetlenia w szafach sterowniczych.
Wydzielone zabezpieczenie czujników i aktuatorów w automatyce budynkowej.
Złącze szynowe z bezpiecznikiem przy zasilaniu pojedynczych maszyn lub urządzeń.

Wskazówki Montażowe

Montaż złączki szynowej z bezpiecznikiem powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy podłączyć do zacisków zgodnie z oznaczeniami, używając odpowiedniego narzędzia. Moment dokręcania śrub zacisków oraz dopuszczalny przekrój przewodów – zgodnie z dokumentacją techniczną producenta. Po montażu sprawdź poprawność połączeń i działanie bezpiecznika.

FAQ

Jaki typ wkładki bezpiecznikowej stosuje się w tym modelu? Producent przewidział standardowe wkładki topikowe, jednak szczegółowe dane (wielkość, prąd znamionowy) należy sprawdzić w karcie katalogowej lub na etykiecie produktu. W razie wątpliwości skontaktuj się z dystrybutorem.
Czy złączka nadaje się do montażu w rozdzielnicy zewnętrznej? Złączka przeznaczona jest do pracy wewnątrz obudów o stopniu ochrony min. IP20 (typowe dla rozdzielnic w suchych pomieszczeniach). W przypadku lokalizacji narażonych na wilgoć lub pył należy zastosować odpowiednią obudowę z wyższym IP.
Czy można wymienić bezpiecznik bez wyjmowania złączki z szyny? Zwykle tak – konstrukcja umożliwia dostęp do wkładki po zdjęciu osłony. Przed wymianą bezwzględnie odłącz napięcie w obwodzie.
