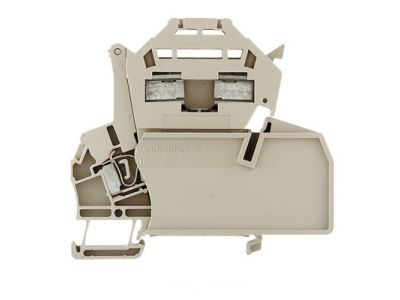

Złączka szynowa z bezpiecznikiem, sprężynowa, ciemnobeżowa ZSI 2.5/2 500AC | 1616460000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa z bezpiecznikiem sprężynowa, ciemnobeżowa, model ZSI 2.5/2 o napięciu znamionowym 500 V AC (symbol 1616460000) przeznaczona jest do bezpiecznego łączenia oraz zabezpieczania obwodów elektrycznych. Dzięki technologii sprężynowej umożliwia szybki i pewny montaż przewodów o przekroju do 2.5 mm² bez użycia narzędzi. Szerokość modułu – zgodnie z dokumentacją producenta.

• Napięcie znamionowe 500 V AC: zapewnia bezpieczną pracę w obwodach o podwyższonym napięciu, typowych dla instalacji przemysłowych i budynkowych.
• Technologia połączenia sprężynowego: eliminuje konieczność dokręcania śrub, skraca czas montażu i gwarantuje stały nacisk na przewód.
• Przekrój przewodu do 2.5 mm²: kompatybilność z popularnymi przekrojami stosowanymi w obwodach sterowania i zasilania.
• Konstrukcja z bezpiecznikiem: umożliwia indywidualne zabezpieczenie odbiornika bez konieczności montażu dodatkowych wkładek topikowych w rozdzielnicy.
• Kolor ciemnobeżowy: ułatwia identyfikację w rozdzielnicy i dopasowanie do estetyki wnętrza szafy sterowniczej.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej, posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach spełniających wymagania norm serii IEC/EN 60947 oraz ogólnych przepisów dla aparatury modułowej. Szczegółowe certyfikaty i deklaracje dostępne u producenta.

Zastosowanie

Złączka szynowa z bezpiecznikiem ZSI 2.5/2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne zasilanie i ochrona pojedynczych odbiorników lub obwodów pomocniczych. Idealnie sprawdza się w:

• Sterowaniu odbiornikami – indywidualne zabezpieczenie styczników, przekaźników lub siłowników.
• Impulsach do styczników/przekaźników/PLC – ochrona linii sterujących przed przeciążeniem lub zwarciem.
• Sygnalizacji – zasilanie lamp kontrolnych, sygnalizatorów akustycznych z lokalnym bezpiecznikiem.
• Automatyce budynkowej – zabezpieczenie obwodów oświetlenia, żaluzji, zaworów w instalacjach inteligentnych.

Wskazówki Montażowe

Montaż i podłączenie złączki szynowej powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Złączkę należy zamocować na szynie TH35 (DIN) i podłączyć przewody zgodnie z przekrojem i momentem dokręcania określonym w dokumentacji technicznej producenta. Stosuj odpowiednie wkładki bezpiecznikowe (np. 5×20 mm) o parametrach nieprzekraczających znamionowych wartości złączki.

FAQ

• Jakie jest napięcie znamionowe złączki? Napięcie znamionowe wynosi 500 V AC, co potwierdza oznaczenie w nazwie produktu.
• Jaki maksymalny przekrój przewodu można podłączyć? Złączka została zaprojektowana dla przewodów o przekroju do 2.5 mm², zgodnie z oznaczeniem ZSI 2.5/2.
• Czy bezpiecznik jest dostarczany w zestawie? Złączka jest przeznaczona do montażu wkładki bezpiecznikowej, która nie wchodzi w skład produktu – należy dobrać odpowiednią wkładkę do zabezpieczanego obwodu.
